Как выбрать ИБП для офиса и серверной

Сначала посчитайте суммарную активную мощность нагрузки в ваттах и добавьте запас 25 %, затем выберите класс по IEC 62040–3: для офисных ПК хватит линейно-интерактивного, для серверов с активным PFC нужен онлайн с чистой синусоидой. Проверяйте ватты, а не вольт-амперы, и не подключайте к ИБП лазерные принтеры.

Сравнение классов ИБП по IEC 62040–3

Класс по IEC 62040–3: VFD, VI или VFI

Стандарт IEC 62040–3 делит ИБП на три класса по зависимости выхода от сети: VFD (резервный, off-line), VI (линейно-интерактивный) и VFI (онлайн с двойным преобразованием). Класс определяет, что именно ИБП делает с сетевым напряжением и частотой, поэтому выбирать нужно с него, а не с количества розеток.

Резервный (off-line) ИБП питает нагрузку напрямую от сети через пассивный фильтр, КПД около 99 %, переключение на батарею занимает 3–10 мс, но напряжение и частоту он не корректирует. Линейно-интерактивный добавляет автотрансформатор AVR со ступенчатой регулировкой (обычно 2–3 ступени на реле): он выравнивает напряжение без расхода батареи, но частоту в сетевом режиме не корректирует.

Онлайн-ИБП выпрямляет сетевое напряжение и снова преобразует его в переменное при постоянно подключённой батарее, заявленное время переключения равно нулю, КПД в режиме онлайн 80–96,5 %. Такие модели сильнее греются и шумят.

В характеристиках ищите класс VFD, VI или VFI. Название серии ничего не гарантирует: слово Back в названии Ippon не означает топологию off-line — Ippon Back Basic 850 Euro по паспорту — линейно-интерактивный ИБП с AVR. Топологию берите из паспорта конкретной модели.

Форма выходного сигнала: синусоида или аппроксимация

Второй символ класса IEC 62040–3 описывает форму выхода: SS — синусоида с искажениями менее 8 %, XX — несинусоидальный выход, допустимый только при нелинейной нагрузке, YY — несинусоидальный выход при любой нагрузке. Для серверов и рабочих станций с активным PFC нужен выход SS.

Блоки питания серверов и рабочих станций с активным PFC при переходе на ИБП со ступенчатой (аппроксимированной) синусоидой могут отключаться: в такой форме сигнала есть момент нулевого напряжения. Поэтому для них выбирают ИБП с чистой синусоидой на выходе.

В карточке товара смотрите параметр «форма выходного сигнала». У онлайн-моделей он обычно указан как чистая синусоида, у линейно-интерактивных — тоже может быть синусоида, как у Ippon Smart Winner II 1000. Если указана аппроксимация, для сервера такая модель не подойдёт.

Мощность: считайте в ваттах, а не в вольт-амперах

Мощность ИБП указывают в ВА (полная) и Вт (активная); коэффициент мощности у разных моделей лежит в пределах 0,6–1,0, поэтому сверять нагрузку нужно с ваттами. Например, у Ippon Smart Winner II 1000 это 1000 ВА и 900 Вт (коэффициент 0,9), а у Back Basic 850 — 850 ВА и 480 Вт.

Сложите активную мощность всей техники, которую планируете защищать, и добавьте запас 25 %. Если нагрузка превышает 80 % номинала ИБП, время автономной работы падает до единиц минут: у Smart Winner II 1000 от 10 мин при 50 % до 3 мин при 100 %. Это практический аргумент за запас по мощности.

Проверяйте в характеристиках обе цифры — ВА и Вт. Если в карточке указаны только вольт-амперы, ищите ватты в паспорте: по ВА можно ошибиться в полтора-два раза.

Автономность: сколько минут реально нужно

Офисные ИБП рассчитаны на 4–15 минут при полной нагрузке — этого хватает только на безопасное выключение техники. Для долгой автономии нужны внешние батарейные модули или другая топология.

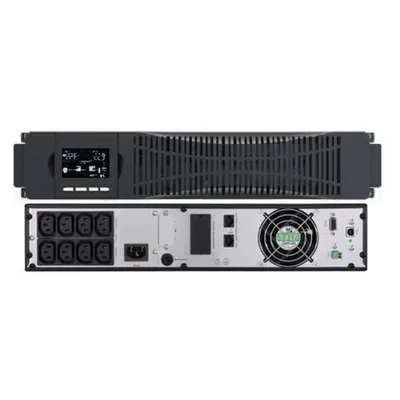

Паспортные графики показывают, как падает время работы с ростом нагрузки. У Ippon Smart Winner II 1000 по паспорту 20 мин при 30 %, 10 мин при 50 %, 5 мин при 70 %, 3 мин при 100 %, время заряда около 8 ч. Онлайн-модель SNR-UPS-ONRT-1500-S36 даёт 12 мин при 50 % нагрузке.

Смотрите в характеристиках таблицу «время автономной работы при разной нагрузке» и наличие встроенных АКБ. Если в серверной нужно пережидать длительные отключения, одних встроенных батарей не хватит.

Защита от перегрузки и байпас

Защита от перегрузки отключает ИБП, если нагрузка превысила допустимую, и спасает и технику, и сам прибор. У Ippon Smart Winner II 1000 в сетевом режиме при нагрузке выше 110 % ИБП отключается через 3 мин, при выше 150 % — через 200 мс; в режиме от батареи — через 30 с при выше 110 % и через 100 мс при выше 120 %.

Автоматический байпас переводит нагрузку на сеть напрямую, если ИБП перегружен или вышел из строя. У онлайн-модели Ippon Innova RT 1K он есть, у линейно-интерактивных обычно нет.

Проверяйте в характеристиках наличие защиты от перегрузки и байпаса. Для серверной байпас важен: без него при отказе ИБП питание пропадёт.

Мониторинг и установка в стойку

Для корректного выключения сервера по сигналу ИБП нужен интерфейс связи. У Ippon Smart Winner II 1000 есть RS-232, USB и сухие контакты, но встроенных сетевых портов нет — сетевая карта SNMP приобретается отдельно. У SNR-UPS-ONRT-1500-S36 коммуникационный порт RS232.

Если техника стоит в стойке, смотрите параметр «возможность установки в стойку» и высоту в юнитах. Ippon Smart Winner II 1000 — 438 × 86,5 × 436 мм с возможностью монтажа в стойку, SNR-UPS-ONRT-1500-S36 — формат 1U, CyberPower OL8KERTHD — 4U.

Проверяйте тип выходных разъемов: IEC 320 C13 подходят для большинства серверов и коммутаторов, IEC 320 C19 — для мощной техники, клеммная колодка — для стационарной проводки. У CyberPower OL8KERTHD есть 6×IEC C13, 4×IEC C19 и клеммная колодка.

Пример: ИБП для бухгалтерии на 5 рабочих мест

Условия: пять рабочих мест, на каждом системный блок 150 Вт и монитор 25 Вт. Нужно защитить их от коротких отключений и дать время на сохранение документов.

Считаем нагрузку: 5 × 150 + 5 × 25 = 750 + 125 = 875 Вт. Добавляем запас 25 %: 875 × 1,25 ≈ 1094, то есть около 1100 Вт.

ИБП на 1000 ВА / 900 Вт формально выдержит 875 Вт, но это 97 % его мощности: запаса нет, а автономия при такой нагрузке — около 3 минут. Подходит линейно-интерактивный ИБП от 1100 Вт, например Smart Winner II 1500 (1350 Вт): загрузка 875 / 1350 ≈ 65 %.

Вывод: для пяти рабочих мест берём линейно-интерактивный ИБП мощностью от 1100 Вт с запасом, чтобы не уйти в перегрузку и сохранить приемлемое время автономной работы.

Частые ошибки при выборе

• Подбирать ИБП по ВА, а не по Вт — активная мощность меньше полной, и нагрузка может превысить допустимую.
• Ставить на сервер ИБП со ступенчатой синусоидой — блоки питания с активным PFC могут отключаться при переходе на батарею.
• Подключать к ИБП лазерный принтер или двигательную нагрузку — пусковой ток может превышать номинал в 5–7 раз.
• Ожидать от ИБП длительной работы при отключении — офисные модели рассчитаны на 4–15 минут при полной нагрузке.
• Не планировать замену батарей — свинцово-кислотные АКБ теряют ёмкость уже через 2–3 года.
• Определять топологию по названию серии — слово Back в названии Ippon не означает off-line, смотрите паспорт модели.

Что выбрать

• Защита одного офисного ПК с мониторомIppon Back Basic 850Линейно-интерактивный, 480 Вт, USB для связи с ПК
• Бухгалтерия или отдел на несколько рабочих местIppon Smart Winner II 15001350 Вт, линейно-интерактивный, синусоида на выходе
• Небольшая серверная с одним сервером и сетевым оборудованиемIppon Innova RT 1KОнлайн, 900 Вт, 8 розеток IEC C13, автоматический байпас
• Стойка с мощной нагрузкойCyberPower OL8KERTHDОнлайн, 8000 Вт, 4U, разъёмы C13 и C19

Частые вопросы

Можно ли подключить лазерный принтер к ИБП?

Нет. Лазерные принтеры дают большие пусковые токи, которые могут превышать номинал в 5–7 раз и вызывать перегрузку ИБП.

Что важнее при выборе — ВА или Вт?

Ватты. Активная мощность ИБП меньше полной, а блоки питания потребляют именно ватты, поэтому сверяйте нагрузку с значением в Вт.

Подойдёт ли линейно-интерактивный ИБП для сервера?

Зависит от блока питания сервера. Если у него активный PFC, при переходе на батарею со ступенчатой синусоидой он может отключиться, поэтому для серверов выбирают онлайн-ИБП с чистой синусоидой.

Сколько минут проработает офисный ИБП при отключении?

Обычно 4–15 минут при полной нагрузке. Этого хватает на безопасное выключение техники, но не на длительную работу.

Нужно ли менять батареи в ИБП?

Да. Свинцово-кислотные батареи заметно теряют ёмкость уже через 2–3 года, а срок службы 3–5 лет ориентировочный и сокращается при высокой температуре.

Как узнать топологию ИБП по названию?

Никак. Слово Back в названии Ippon не означает off-line, топологию нужно смотреть в паспорте конкретной модели.
