Weintek · Арт. FM-15937419 · MPN 6169626

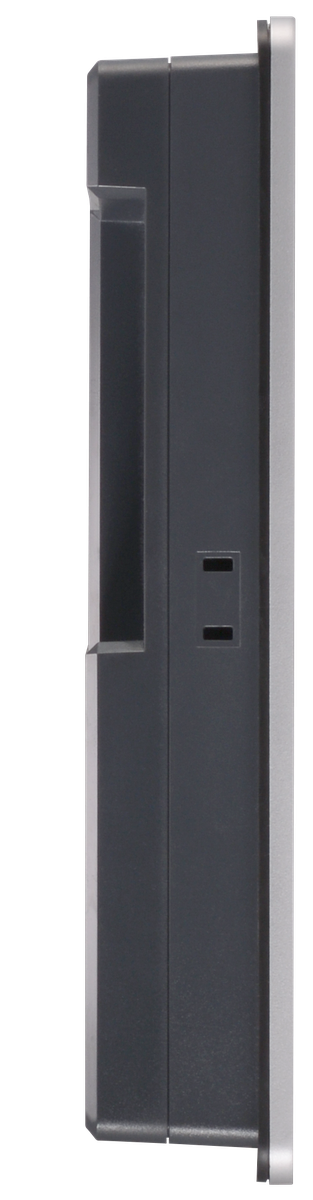

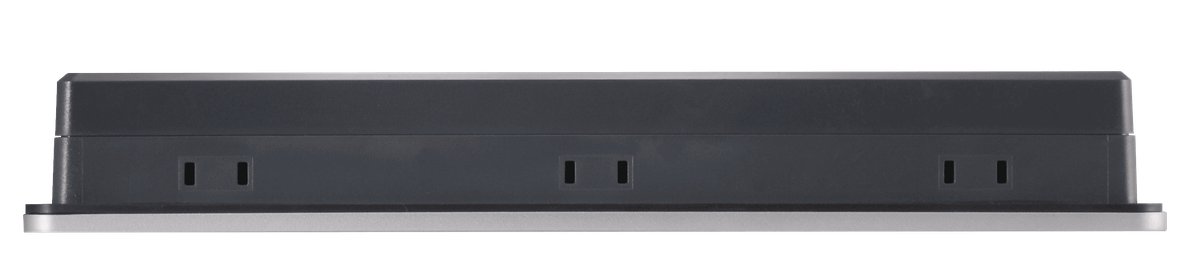

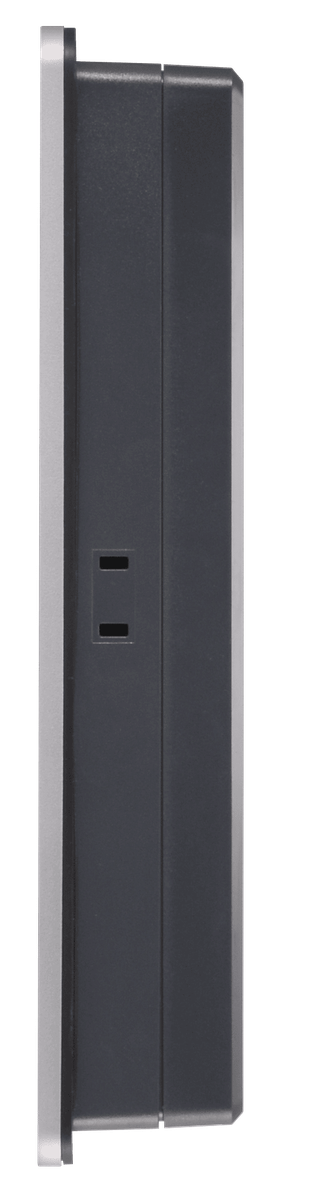

Панель оператора Weintek cMT3102X (R), 10.1" 1024x600, 2×Ethernet, CAN

Панель оператора Cloud HMI с дисплеем 10.1" (1024x600), тремя COM-портами, двумя Ethernet-портами, шиной CAN и встроенным RFID.

Удалённый склад Удалённый склад — поставка от 7 дней

Удалённый склад много · поставка от 7 дней

Цена по запросу

Получить КП Запросить спец-цену

Вы компания или ИП? Партнёрские цены и наличие — в оптовом портале

КП с итоговой ценой и сроком поставки — за 1 рабочий день

Позвонить Telegram MAX

Работаем по счёту с юрлицами и госзаказчиками · доставка по РФ · подбор аналогов под проект

Гарантия: 12 мес.

Напряжение питания DC — 24 В

Количество аппаратных интерфейсов Industrial Ethernet — 1

Количество аппаратных интерфейсов USB — 1

Диагональ экрана — 10.1"

Технология сенсорного управления — Резистивный сенсорный

Характеристики Описание Доставка и гарантия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 48 параметров

Прочие характеристики

Напряжение питания DC	24 В
Количество аппаратных интерфейсов Industrial Ethernet	1
Количество аппаратных интерфейсов USB	1
Диагональ экрана	10.1"
Технология сенсорного управления	Резистивный сенсорный
Степень защиты (NEMA), передняя сторона	4X
Рабочая температура	0 °C
Аудиовыход	Зуммер
Вес нетто, кг	1.2
Габаритные размеры, мм	271x213x38
Гальваническая развязка RS-485	Нет
Гарантийный срок	1 лет
Защита от вибраций	10 ~ 25 Гц (X, Y, Z, 2G 30 минут)
Контрастность	1000:1
Масса брутто	1200 г
Материал корпуса	Пластик
Монтаж	VESA 75; Панельный
Напряжение изоляции	500 В пер. (1 мин.)
Объем встроенного флеш-накопителя	4 ГБ
Объём памяти	1
Поддержка CODESYS	Да (опционально)
Поддержка Dashboard	Да (опционально)
Поддержка EasyAccess 2.0	Да (опционально)
Поддержка MPI	COM2/COM3 RS-485 2W поддерживает MPI 187.5K

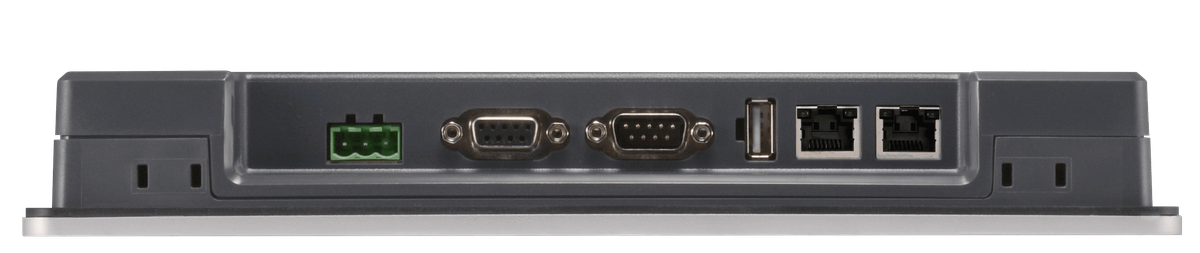

Последовательные порты	Com1: RS-232; Com2: RS-485; COM3: RS-232/RS-485, CAN Bus
Продолжительность работы лампы подсветки, час	> 50 000
Процессор	4-ядерный RISC
Рабочая влажность, %	10 ~ 90, без образования конденсата
Рабочая высота над уровнем моря	До 3000 м
Радиус действия	4 кв.см макс.
Развязка цепи питания	Да
Размер монтажного отверстия	260x202
Разрешение экрана	1024x600
Разъем электропитания	Клемма
Сертификаты	CE, UL, RoHS, ATEX
Слот для SD-карты	Отсутствует
Совместимый стандарт	ИСО/МЭК 14443 тип А/Б, рабочая частота: 13,56 МГц
Сопротивление изоляции	50 MΩ
Среда разработки визуализации	EasyBuilder Pro
Температура хранения	20 °C
Тип	Панель оператора Cloud HMI
Тип матрицы	WVA
Тип подсветки	LED
Ток на входе	1
Точность интерпретации нажатий	±2% по горизонтали/вертикали
Угол обзора	89°
Часы реального времени	Да
Яркость экрана, кд/м²	350 кд/кв.м

Ключевые особенности

Дисплей 10.1" с разрешением 1024x600
3 COM-порта для подключения контроллеров и устройств
2 Ethernet-порта
Шина CAN
Встроенный считыватель RFID
1 USB-порт
Опциональный модуль расширения Wi-Fi M02 (в комплект не входит)

Совместимость и применение

Опциональный модуль расширения Wi-Fi M02 (приобретается отдельно).

Описание

Панель оператора системы Cloud HMI применяется для визуализации и управления технологическим оборудованием. Дисплей 10.1" с разрешением 1024x600 отображает мнемосхемы и параметры процесса.

Наличие трёх COM-портов, двух Ethernet-портов, шины CAN и USB-порта позволяет подключать панель к контроллерам и периферийным устройствам. Встроенный RFID-считыватель используется для идентификации операторов. При необходимости устанавливается опциональный модуль расширения Wi-Fi M02.
