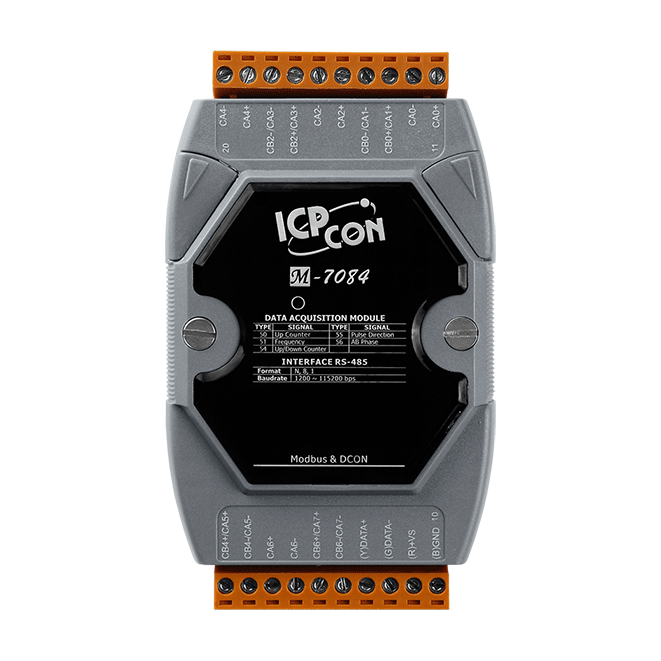

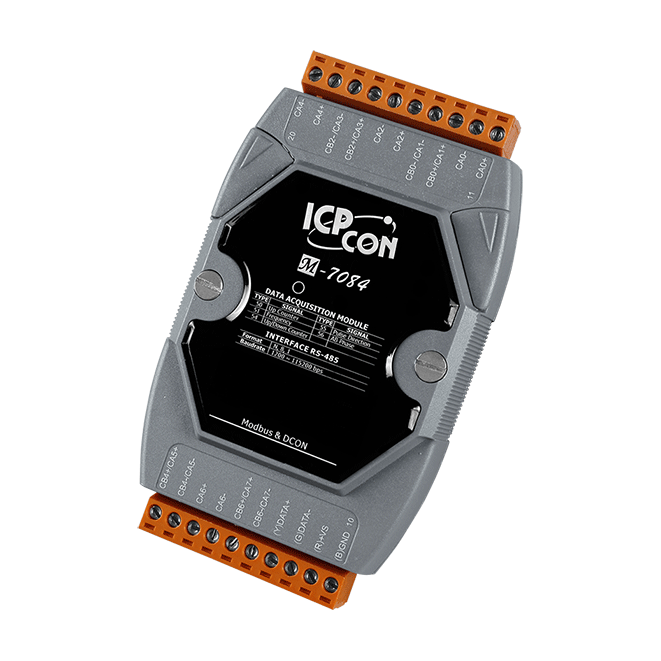

Модуль ICP DAS M-7084-G, 4/8 каналов энкодер/счетчик/частотомер, RS-485, Modbus RTU

ICP DAS · Арт. FM-1718858 · MPN 6163372

Модуль ICP DAS M-7084-G, 4/8 каналов энкодер/счетчик/частотомер, RS-485, Modbus RTU

Модуль ввода с 4/8 каналами энкодера, счетчика и частотомера с интерфейсом RS-485 и протоколами Modbus RTU и DCON.

Удалённый склад Удалённый склад — поставка от 7 дней

Удалённый склад мало · поставка от 7 дней

от 24 510 ₽с НДС 22%

итоговая цена — в коммерческом предложении

Получить КП Запросить спец-цену

Вы компания или ИП? Партнёрские цены и наличие — в оптовом портале

КП с итоговой ценой и сроком поставки — за 1 рабочий день

Позвонить Telegram MAX

Работаем по счёту с юрлицами и госзаказчиками · доставка по РФ · подбор аналогов под проект

Высота упаковки — 35 мм

Габаритные размеры, мм — 123x72x35

Глубина упаковки — 123 мм

Защита EFT (IEC 61000-4-4) — ±4 кВ для линии питания

Защита ESD (IEC 61000-4-2) — ±4 кВ для каждого канала

Характеристики Описание Доставка и гарантия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 36 параметров

Прочие характеристики

Высота упаковки	35 мм
Габаритные размеры, мм	123x72x35
Глубина упаковки	123 мм
Защита EFT (IEC 61000-4-4)	±4 кВ для линии питания
Защита ESD (IEC 61000-4-2)	±4 кВ для каждого канала
Защита от неверной полярности	Да
Защита от перенапряжения	±3 кВ для линии питания
Изоляция каналов внутренней логики	3000 В пост.тока
Индивидуальная настройка канала	Да
Интерфейс	RS-485
Количество каналов энкодер/частотомер/счетчик	4/8
Максимальная частота счета	200 кГц при 3.5 ~ 10 В пост., 150 кГц при 10 ~ 30 В пост.
Материал корпуса	Пластик
Монтаж	На DIN-рейку
Напряжение в закрытом состоянии	+1 В пост.тока макс.
Напряжение в открытом состоянии	+3.5 ~ 30 В пост.тока
Объём упаковки	0.31 л
Поддержка аварийного питания	Есть
Программируемый фильтр	1 ~ 32767 мс
Протоколы последовательной связи	Modbus RTU; DCON
Рабочая влажность, %	10 ~ 90, без образования конденсата
Рабочая температура	25 °C
Рабочее напряжение	10 ~ 30 В пост.тока
Разрешение энкодера	32 бит
Режим счетчика	Счет вверх или счет вверх/вниз
Режим частотомера	Есть
Режим энкодера	CW/CCW, Dir/Pulse, фазы AB
Системные индикаторы	1 индикатор Питание/Передача данных
Скорость передачи данных, бит/с	1200 ~ 115200
Сторожевой таймер	Есть
Температура хранения	30 °C
Тип	Энкодер
Тип каналов	Приемник
Ток на входе	1.32 Вт
Точность воспроизведения частоты	1 Гц~200 кГц = ±0.025%, 200 кГц~1 МГц =±0.1% частоты входного сигнала
Ширина упаковки	72 мм

Ключевые особенности

4/8 каналов энкодер/частотомер/счетчик с индивидуальной настройкой
Максимальная частота счета 200 кГц при 3.5 ~ 10 В пост., 150 кГц при 10 ~ 30 В пост
Режимы энкодера CW/CCW, Dir/Pulse, фазы AB; счет вверх или вверх/вниз
Разрешение счетчика/энкодера 32 бита
Изоляция каналов внутренней логики 3000 В пост.тока
Защита ESD ±4 кВ на канал, EFT ±4 кВ и перенапряжение ±3 кВ по линии питания
Питание 10 ~ 30 В пост.тока, монтаж на DIN-рейку, рабочая температура -25 ~ +75 °C

Совместимость и применение

Протоколы Modbus RTU и DCON, интерфейс RS-485; скорость передачи 1200 ~ 115200 бит/с.

Описание

Модуль предназначен для счета импульсов, измерения частоты и обработки сигналов энкодера в составе распределенных систем сбора данных. Поддерживает режимы энкодера CW/CCW, Dir/Pulse и фазы AB, а также счет вверх и вверх/вниз.

Связь с верхним уровнем выполняется по RS-485 с использованием протоколов Modbus RTU или DCON. Программируемый фильтр 1 ~ 32767 мс, сторожевой таймер и поддержка аварийного питания позволяют встраивать модуль в системы промышленной автоматизации.
