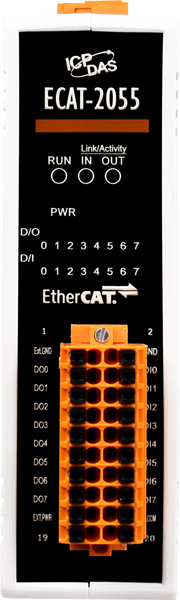

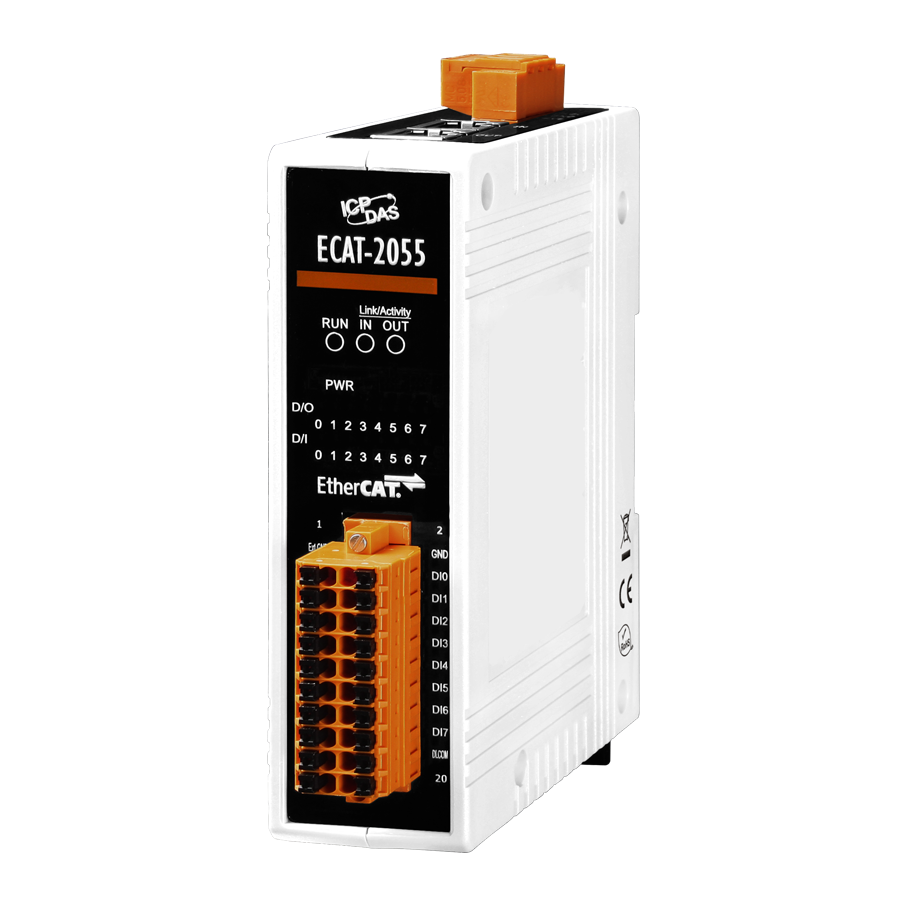

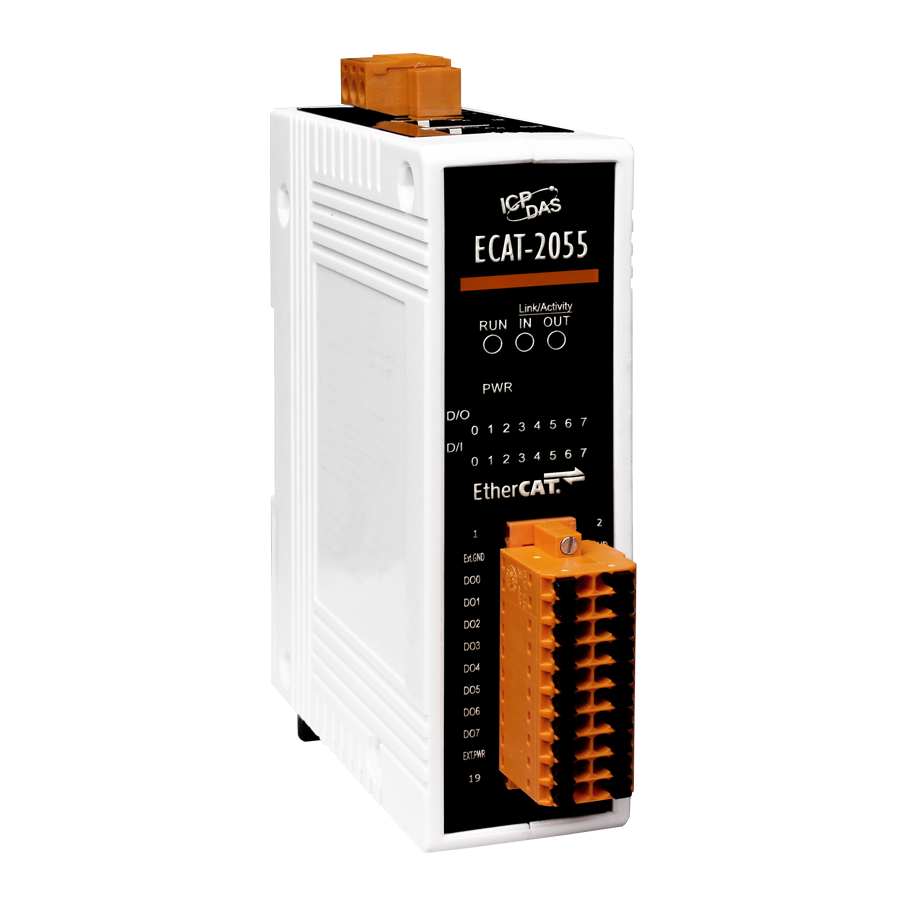

Модуль ввода-вывода ICP DAS ECAT-2055 CR, EtherCAT, 8 DI / 8 DO, DIN-рейка

ICP DAS · Арт. FM-1900933 · MPN 6100852

Модуль ввода-вывода ICP DAS ECAT-2055 CR, EtherCAT, 8 DI / 8 DO, DIN-рейка

Модуль дискретного ввода-вывода EtherCAT с 8 каналами входа и 8 каналами выхода. Монтаж на DIN-рейку, питание 10…30 В пост. тока.

Удалённый склад Удалённый склад — поставка от 7 дней

Удалённый склад мало · поставка от 7 дней

от 23 120 ₽с НДС 22%

итоговая цена — в коммерческом предложении

Получить КП Запросить спец-цену

Вы компания или ИП? Партнёрские цены и наличие — в оптовом портале

КП с итоговой ценой и сроком поставки — за 1 рабочий день

Позвонить Telegram MAX

Работаем по счёту с юрлицами и госзаказчиками · доставка по РФ · подбор аналогов под проект

Напряжение питания DC — 10 В

Количество цифровых входов — 8

Количество цифровых выходов — 8

Выходной ток — 700 мА

Допустимое напряжение на выходе — 3.5 В

Характеристики Описание Доставка и гарантия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 27 параметров

Прочие характеристики

Напряжение питания DC	10 В
Количество цифровых входов	8
Количество цифровых выходов	8
Выходной ток	700 мА
Допустимое напряжение на выходе	3.5 В
Количество аппаратных интерфейсов Industrial Ethernet	2
Поддержка протокола EtherCAT	Да
Высота упаковки	33 мм
Габаритные размеры, мм	110x90x33
Глубина упаковки	110 мм
Защита EFT (IEC 61000-4-4)	±1 кВ для линии питания и канала связи
Защита ESD (IEC 61000-4-2)	±4 кВ для каждого канала
Защита от выброса напряжения (IEC 61000-4-5)	1 кВ Class A
Материал корпуса	Пластик
Напряжение логического нуля	Сухой контакт: открытый; Влажный контакт: +4 В пост. макс.
Напряжение логической единицы	Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост.
Номинальное напряжение изоляции	3750 В
Объём упаковки	0.327 л
Протоколы Ethernet	EtherCAT
Рабочая влажность, %	10 ~ 90, без образования конденсата
Рабочая температура	25 °C
Расстояние между станциями	Макс. 100 м (100BASE-TX)
Температура хранения	30 °C
Тип каналов дискретного ввода	Сухой контакт (Source), Влажный контакт (Sink/Source)
Тип каналов дискретного вывода	Открытый коллектор, Sink
Ток на входе	4 Вт
Ширина упаковки	90 мм

Ключевые особенности

8 каналов дискретного ввода, 8 каналов дискретного вывода

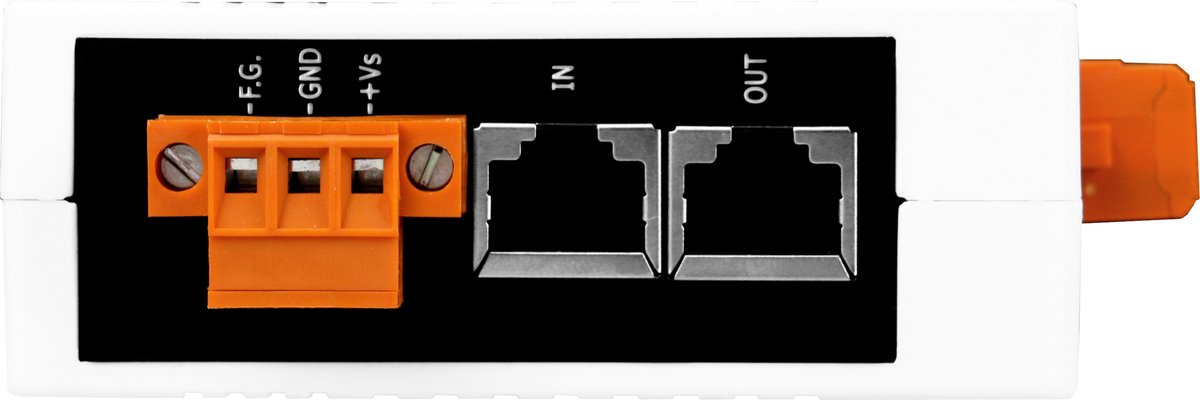

Протокол EtherCAT, 2 порта Ethernet 10/100 Base-T(X) RJ45
Тип входов: сухой контакт (Source), влажный контакт (Sink/Source)
Тип выходов: Sink, открытый коллектор, до 700 мА на канал
Напряжение нагрузки +3,5…+50 В пост. тока
Питание 10…30 В пост. тока, потребление 4 Вт
Рабочая температура -25…+75 °C, монтаж на DIN-рейку

Совместимость и применение

Сети EtherCAT; расстояние между станциями до 100 м (100BASE-TX).

Описание

Модуль децентрализованной периферии для сети EtherCAT с восемью каналами дискретного ввода и восемью каналами дискретного вывода. Входы работают с сухим и влажным контактом, выходы выполнены по схеме открытого коллектора с нагрузкой до 700 мА на канал.

Модуль монтируется на DIN-рейку и подключается двумя портами Ethernet 10/100 Base-T(X) с разъёмами RJ45; расстояние между станциями — до 100 м. Рабочий диапазон температур от -25 до +75 °C.
