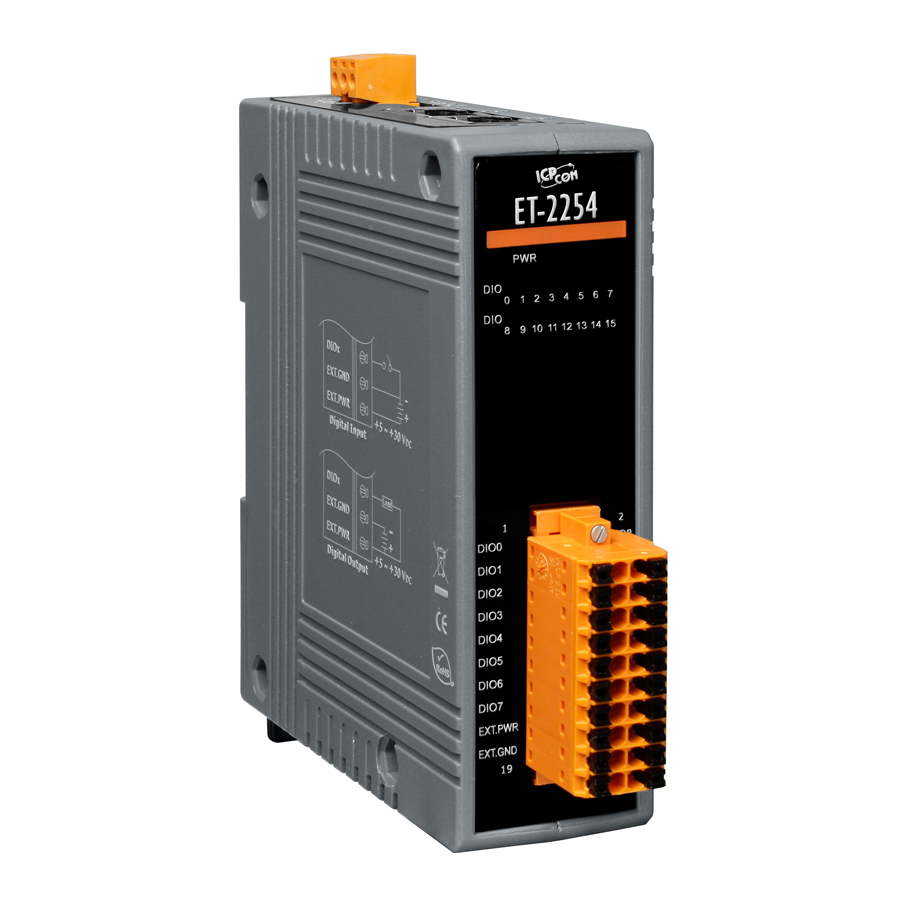

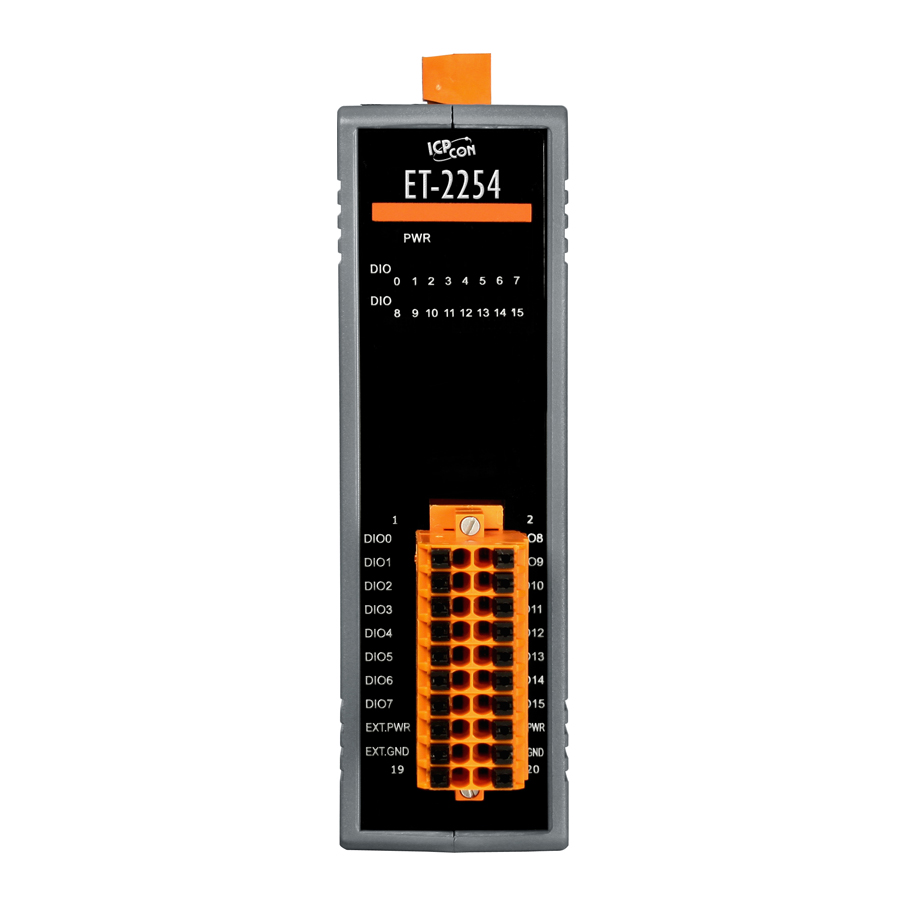

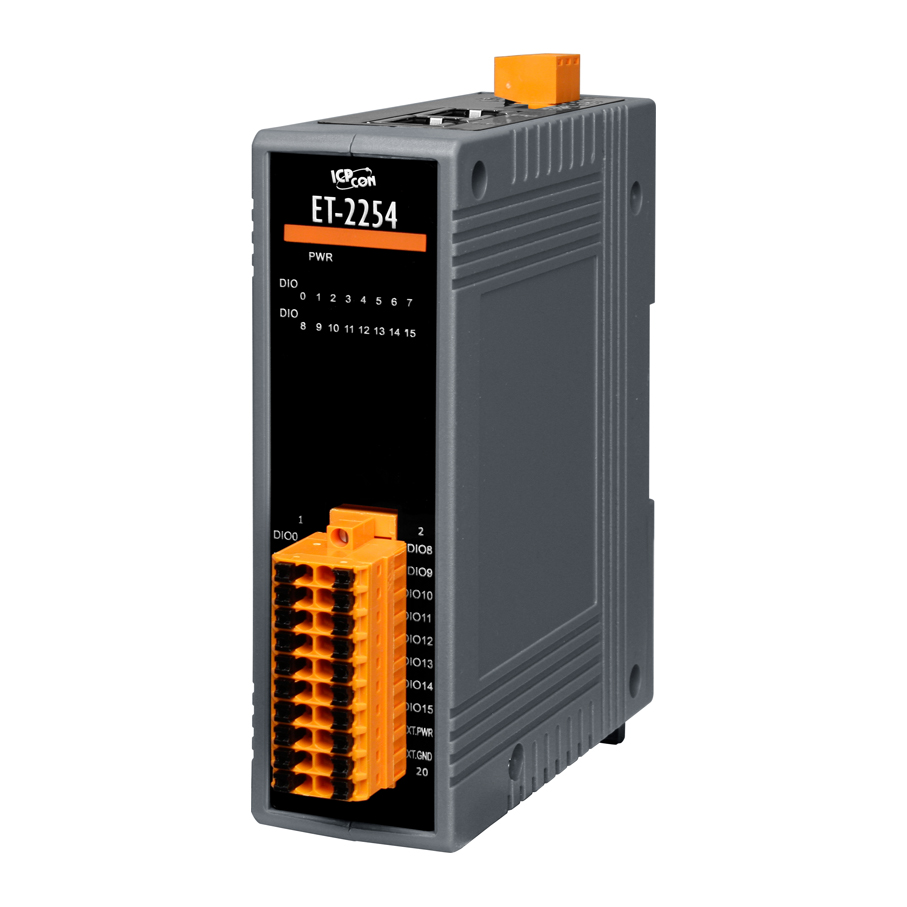

Модуль ввода/вывода ICP DAS ET-2254 CR, 16 DI / 16 DO, 2×Ethernet

ICP DAS · Арт. FM-1901378 · MPN 6109285

Модуль ввода/вывода ICP DAS ET-2254 CR, 16 DI / 16 DO, 2×Ethernet

Ethernet-модуль с 16 каналами универсального DIO и встроенным 2-портовым коммутатором. Монтаж на DIN-рейку.

Удалённый склад Удалённый склад — поставка от 7 дней

Удалённый склад мало · поставка от 7 дней

от 24 880 ₽с НДС 22%

итоговая цена — в коммерческом предложении

Получить КП Запросить спец-цену

Вы компания или ИП? Партнёрские цены и наличие — в оптовом портале

КП с итоговой ценой и сроком поставки — за 1 рабочий день

Позвонить Telegram MAX

Работаем по счёту с юрлицами и госзаказчиками · доставка по РФ · подбор аналогов под проект

Напряжение питания DC — 10 В

Количество цифровых входов — 16

Количество цифровых выходов — 16

Выходной ток — 100 мА

Допустимое напряжение на выходе — 5 В

Характеристики Описание Доставка и гарантия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 45 параметров

Прочие характеристики

Напряжение питания DC	10 В
Количество цифровых входов	16
Количество цифровых выходов	16
Выходной ток	100 мА
Допустимое напряжение на выходе	5 В
Количество аппаратных интерфейсов Industrial Ethernet	2
HP Встроенный веб-сервер (EWS)	Да
Возможность парного соединения	Да
Входное сопротивление	3 кОм, 0.5 Вт
Высота упаковки	99 мм
Габаритные размеры, мм	127x33x99
Глубина упаковки	127 мм
Защита EFT (IEC 61000-4-4)	±4 кВ для линии питания
Защита ESD (IEC 61000-4-2)	±16 кВ для случайной точки; ±8 кВ для каждого канала
Защита от неверной полярности	Да
Защита от перенапряжения	±3 кВ для линии питания
Изоляция каналов внутренней логики	3750 В пост.тока
Индикаторы Ethernet-портов	Да
Индикаторы ввода/вывода	Есть
Магнитная изоляция Ethernet-портов	1,5 кВ
Максимальная частота входного сигнала	3 кГц
Максимальное разрешение счетчика	32 бита
Материал корпуса	Пластик
Напряжение логического нуля	Открытый
Напряжение логической единицы	Замкнут на GND
Объём упаковки	0.415 л
Программируемый цифровой фильтр	1 ~ 6500 мс (0.08 Гц ~ 500 Гц)
Протоколы Ethernet	Modbus TCP; Modbus UDP
Процессор	32-битный ARM
Рабочая влажность, %	10 ~ 90, без образования конденсата
Рабочая температура	25 °C
Системные индикаторы	Есть
Сторожевой таймер	Есть
Температура хранения	30 °C
Тип	Модуль дискретного ввода; Модуль дискретного вывода
Тип каналов	Универсальный дискретный ввод/вывод
Тип каналов дискретного ввода	Сухой (Source)
Тип каналов дискретного вывода	Открытый коллектор, Sink
Тип подключения каналов дискретного ввода	Сухой контакт: Source
Ток на входе	3.3 Вт
Управление через веб-интерфейс	Да
Установка безопасного значения	Есть, настраивается программно
Установка значения при подаче питания	Есть, настраивается программно
Функции безопасности	Пароль; Фильтр по IP-адресу
Ширина упаковки	33 мм

Ключевые особенности

16 каналов дискретного ввода и 16 каналов дискретного вывода
2 порта Ethernet 10/100 Base-TX (RJ45) со встроенным коммутатором
Протоколы Modbus TCP и Modbus UDP
Максимальная нагрузка на канал 100 мА, напряжение нагрузки +5…+30 В
Максимальная частота входного сигнала 3 кГц, счетчик до 32 бит
Программируемый цифровой фильтр 1…6500 мс
Изоляция каналов внутренней логики 3750 В, монтаж на DIN-рейку

Совместимость и применение

Modbus TCP, Modbus UDP

Описание

Ethernet-модуль ICP DAS ET-2254 CR предназначен для децентрализованного сбора и выдачи дискретных сигналов в системах автоматизации. Содержит 16 каналов универсального DIO и встроенный двухпортовый Ethernet-коммутатор, что позволяет строить цепочку устройств.

Обмен данными выполняется по Modbus TCP и Modbus UDP, доступен встроенный web-сервер и web-интерфейс. Модуль монтируется на DIN-рейку, рабочая температура от -25 до +75 °C.
