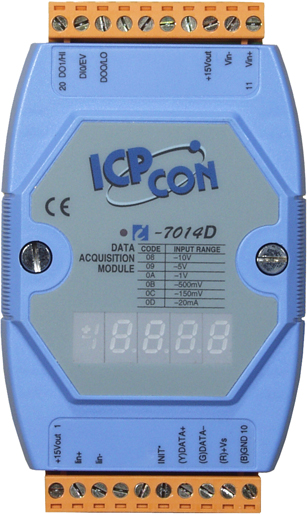

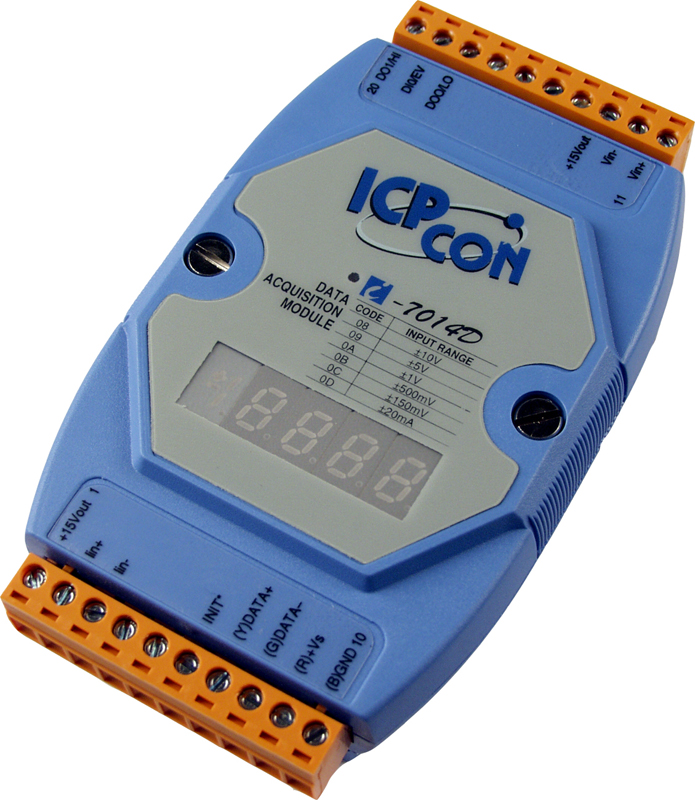

Модуль ICP DAS I-7014D CR, 1 канал АЦП 16 бит, RS-485, DCON

ICP DAS · Арт. FM-1906993 · MPN 1075509

Модуль ICP DAS I-7014D CR, 1 канал АЦП 16 бит, RS-485, DCON

Модуль аналогового ввода ICP DAS с одним каналом АЦП 16 бит, дискретным вводом и двумя каналами дискретного вывода.

Удалённый склад Удалённый склад — поставка от 7 дней

Удалённый склад мало · поставка от 7 дней

от 34 610 ₽с НДС 22%

итоговая цена — в коммерческом предложении

Получить КП Запросить спец-цену

Вы компания или ИП? Партнёрские цены и наличие — в оптовом портале

КП с итоговой ценой и сроком поставки — за 1 рабочий день

Позвонить Telegram MAX

Работаем по счёту с юрлицами и госзаказчиками · доставка по РФ · подбор аналогов под проект

Количество аналоговых входов — 1

Разрешение аналоговых входов — 16 бит

Потребляемая мощность — 1.9 Вт

7-сегментный светодиодный дисплей — Есть

Входное сопротивление — 3 кОм

Характеристики Описание Доставка и гарантия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 44 параметра

Прочие характеристики

Количество аналоговых входов	1
Разрешение аналоговых входов	16 бит
Потребляемая мощность	1.9 Вт
7-сегментный светодиодный дисплей	Есть
Входное сопротивление	3 кОм
Высота упаковки	35 мм
Габаритные размеры, мм	123x72x35
Глубина упаковки	123 мм
Диапазон входных сигналов по напряжению	±5 В; ±10 В; ±1 В; ±150 мВ; ±500 мВ
Диапазон входных сигналов по току	±20 мА
Защита EFT (IEC 61000-4-4)	±4 кВ для линии питания
Защита ESD (IEC 61000-4-2)	±2 кВ для каждого канала
Защита от неверной полярности	Да
Защита от перенапряжения	±0.5 кВ для линии питания
Изоляция каналов внутренней логики	3000 В пост.тока
Интерфейс	RS-485
Количество каналов дискретного вывода	2
Максимальная нагрузка на канал	30 мА
Максимальная частота входного сигнала	50 Гц
Максимальное разрешение счетчика	16 бит
Материал корпуса	Пластик
Монтаж	На DIN-рейку
Напряжение нагрузки	+3.5 ~ +30 В пост.
Объём упаковки	0.31 л
Протоколы последовательной связи	DCON
Рабочая влажность, %	10 ~ 95, без образования конденсата
Рабочая температура	25 °C
Рабочее напряжение	10 ~ 30 В пост.тока
Системные индикаторы	1 индикатор Питание/Передача данных
Скорость передачи данных, бит/с	1200 ~ 115200
Сторожевой таймер	Есть
Температура хранения	40 °C
Тип	Модуль дискретного ввода; Модуль дискретного вывода; Модуль аналогового ввода
Тип каналов	Аналоговый ввод; Дискретный ввод; Дискретный вывод
Тип каналов аналогового ввода	Дифференциальные
Тип каналов дискретного ввода	Сухой контакт
Тип каналов дискретного вывода	Открытый коллектор
Тип подключения каналов дискретного ввода	Source
Точность АЦП	±0.05% от полного диапазона
Установка безопасного значения	Есть
Установка значения при подаче питания	Есть
Частота дискретизации	10 Гц
Ширина упаковки	72 мм
количество цифровых контактов ввода/вывода	1

Ключевые особенности

1 канал АЦП, разрешение 16 бит
Диапазоны по напряжению ±150 мВ…±10 В, по току ±20 мА
1 канал дискретного ввода (сухой контакт, Source)
2 канала дискретного вывода (Sink, +3.5…+30 В пост.)
Интерфейс RS-485, протокол DCON
Изоляция каналов внутренней логики 3000 В пост. тока
Монтаж на DIN-рейку, питание 10–30 В пост. тока

Совместимость и применение

Протокол DCON; интерфейс RS-485. Защита EFT (IEC 61000-4-4), ESD (IEC 61000-4-2).

Описание

Модуль ICP DAS I-7014D CR предназначен для аналогового ввода или ввода сигнала с передатчика и имеет один канал АЦП с разрешением 16 бит. Дополнительно предусмотрены один канал дискретного ввода (сухой контакт, Source) и два канала дискретного вывода (Sink, +3.5…+30 В пост.).

Связь осуществляется по интерфейсу RS-485 с использованием протокола DCON. Модуль монтируется на DIN-рейку, оснащён 7-сегментным светодиодным дисплеем и индикатором питания/передачи данных.
