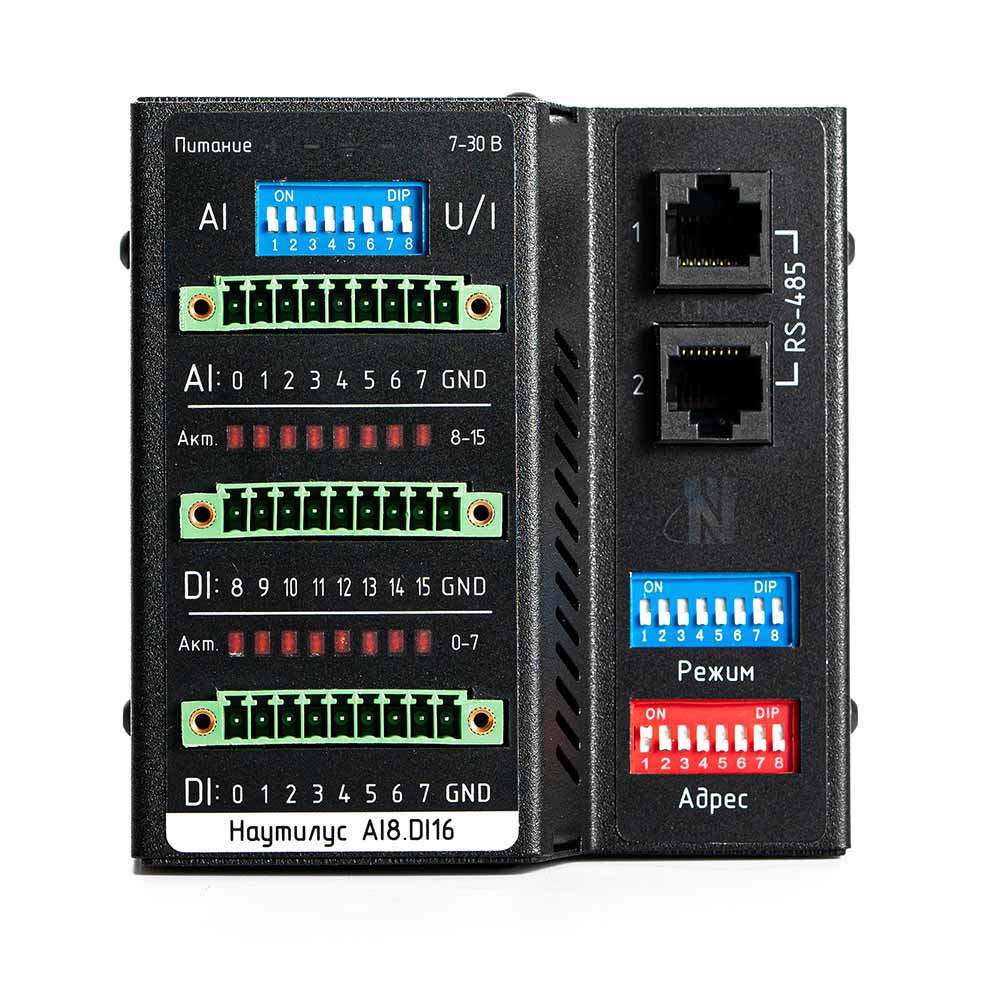

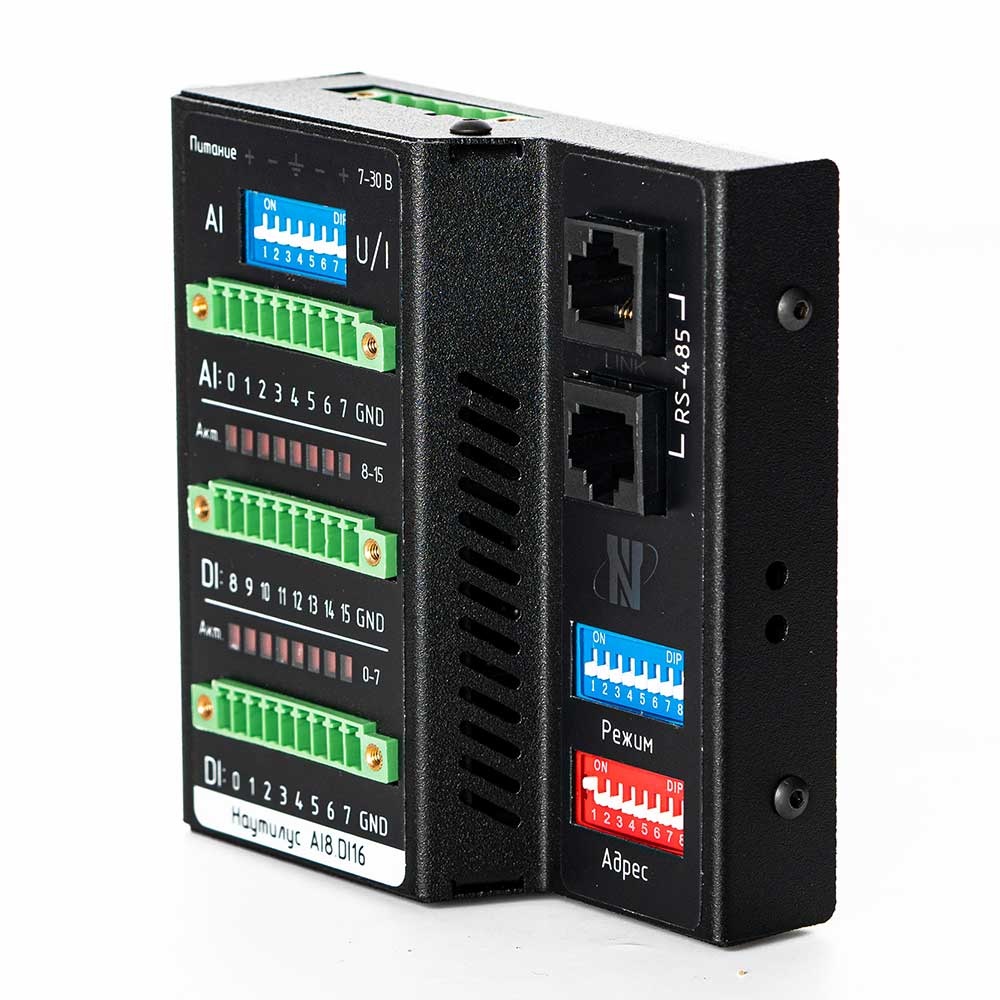

Модуль ввода/вывода Ниеншанц-Автоматика FRONT Control IO AI8.DI16 Исп.1 R10, 8 AI, 16 DI, RS-485

Ниеншанц-Автоматика · Арт. FM-1907929 · MPN 6147510

Модуль ввода/вывода Ниеншанц-Автоматика FRONT Control IO AI8.DI16 Исп.1 R10, 8 AI, 16 DI, RS-485

Промышленный модуль ввода/вывода: 8 аналоговых входов 0–10 В / 0–20 мА и 16 дискретных входов, интерфейс RS-485.

Удалённый склад Удалённый склад — поставка от 7 дней

Удалённый склад много · поставка от 7 дней

от 15 550 ₽с НДС 22%

итоговая цена — в коммерческом предложении

Получить КП Запросить спец-цену

Вы компания или ИП? Партнёрские цены и наличие — в оптовом портале

КП с итоговой ценой и сроком поставки — за 1 рабочий день

Позвонить Telegram MAX

Работаем по счёту с юрлицами и госзаказчиками · доставка по РФ · подбор аналогов под проект

Напряжение питания DC — 9 В

Количество цифровых входов — 16

Количество аналоговых входов — 8

Разрешение аналоговых входов — 12 бит

Аналоговый входной сигнал конфигурируемый — Да

Характеристики Описание Доставка и гарантия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 38 параметров

Прочие характеристики

Напряжение питания DC	9 В
Количество цифровых входов	16
Количество аналоговых входов	8
Разрешение аналоговых входов	12 бит
Аналоговый входной сигнал конфигурируемый	Да
Вес нетто, кг	0.3
Входное сопротивление	Не менее 2.2 Ком
Высота упаковки	38 мм

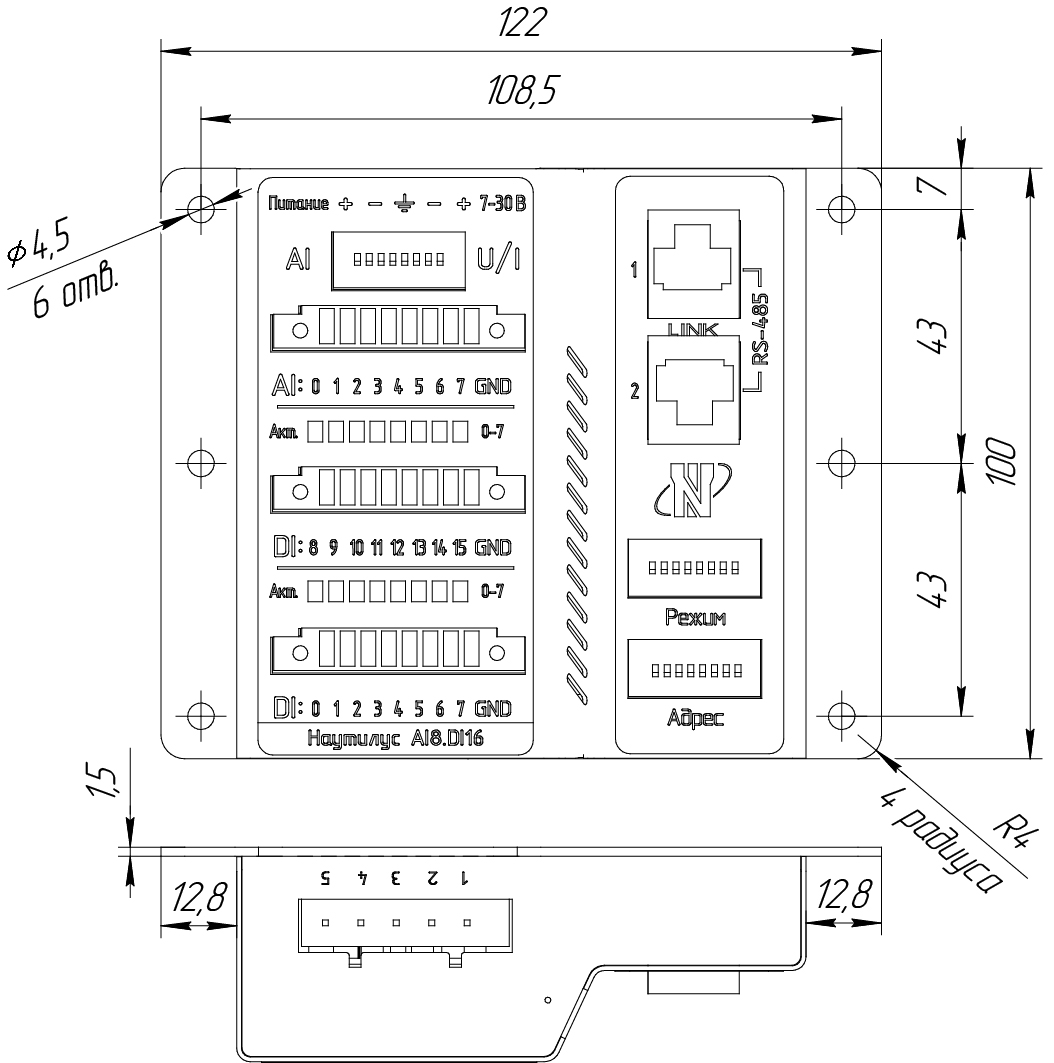

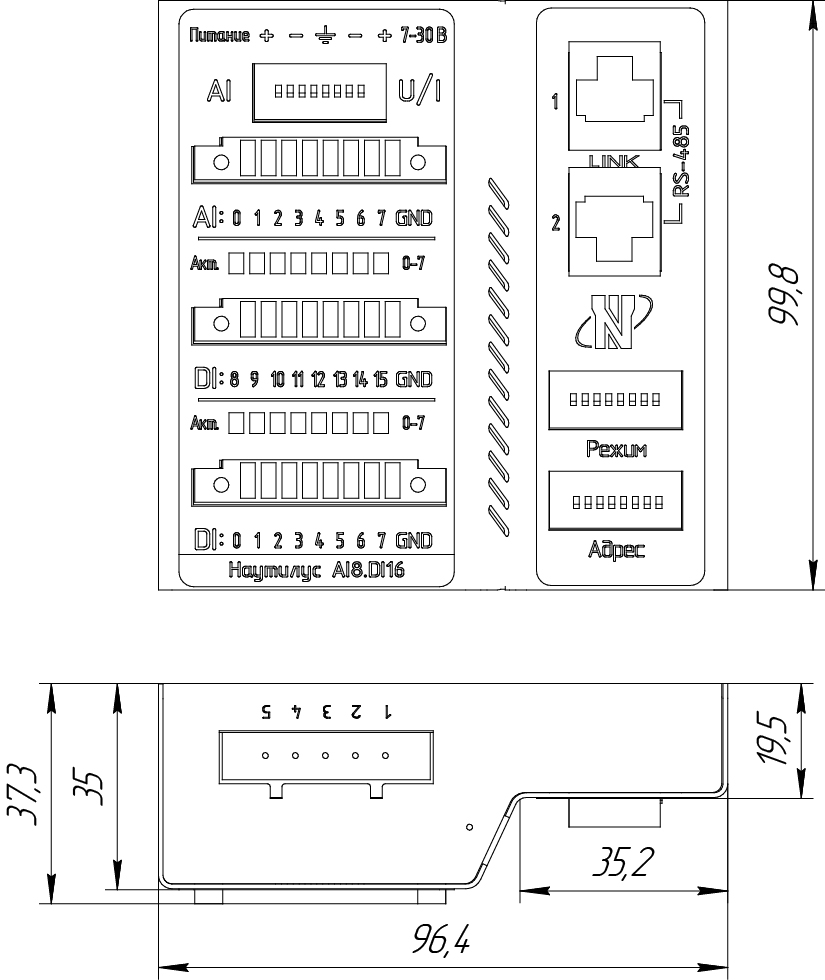

Габаритные размеры, мм	96x100x37.5
Глубина упаковки	96 мм
Защита от неверной полярности	Да
Защита от перенапряжения	30 В пост.
Защита по току	До 100 мА
Изоляция каналов	Нет
Индикаторы ввода/вывода	16 индикатора высокого/низкого состояния сигнала
Интерфейс	RS-485
Количество последовательных портов	1
Максимальная мощность	5 Вт
Масса брутто	300 г
Материал корпуса	Нержавеющая сталь

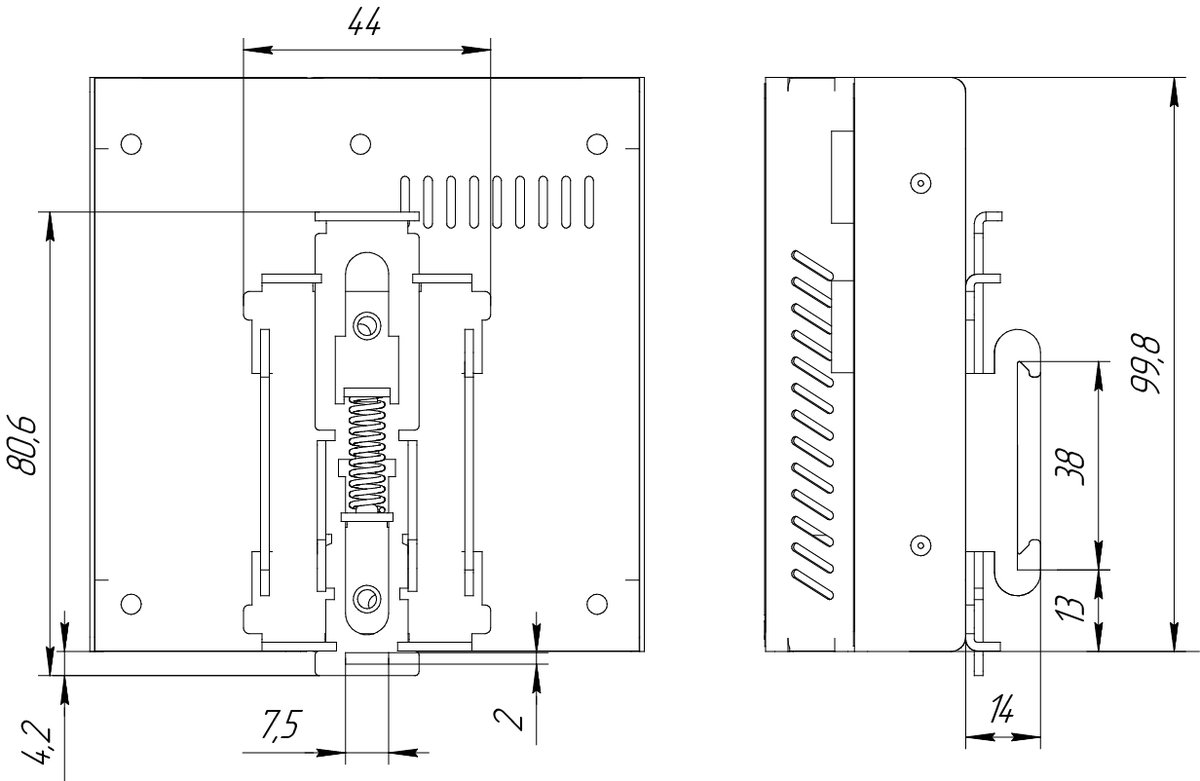

Монтаж	На DIN-рейку; Настольный/настенный
Напряжение логического нуля	0 ~ 0.7 В
Напряжение логической единицы	2 ~ 24 В
Объём упаковки	0.36 л
Поддерживаемые протоколы	Modbus RTU; DCON
Протоколы последовательной связи	Modbus RTU; DCON
Рабочая влажность, %	0 ~ 80 %, без образования конденсата
Рабочая температура	25 °C
Рабочее расстояние для сухого контакта	500 м макс.
Системные индикаторы	Питание, Передача данных, Статус модуля
Скорость передачи данных, бит/с	9600, 115200
Температура хранения	40 °C
Тип	Модуль дискретного ввода; Модуль аналогового ввода
Тип каналов	Аналоговый ввод; Дискретный ввод
Тип каналов аналогового ввода	Потенциальные
Тип каналов дискретного ввода	16 каналов: Cухой контакт (Sink), подтянуты в логическую ''1''
Тип последовательного порта	RS-485
Ширина упаковки	100 мм

Ключевые особенности

8 каналов АЦП, разрешение 12 бит; диапазоны 0–10 В и 0–20 мА
16 каналов дискретного ввода для «сухого контакта»
Интерфейс RS-485 с двумя дублированными разъёмами RJ-45
Поддерживаемые протоколы Modbus RTU и DCON
Индивидуальная настройка каналов; защита от неверной полярности
Питание 9–30 В пост., потребляемая мощность до 5 Вт
Корпус из нержавеющей стали; монтаж на DIN-рейку, настенный, настольный

Совместимость и применение

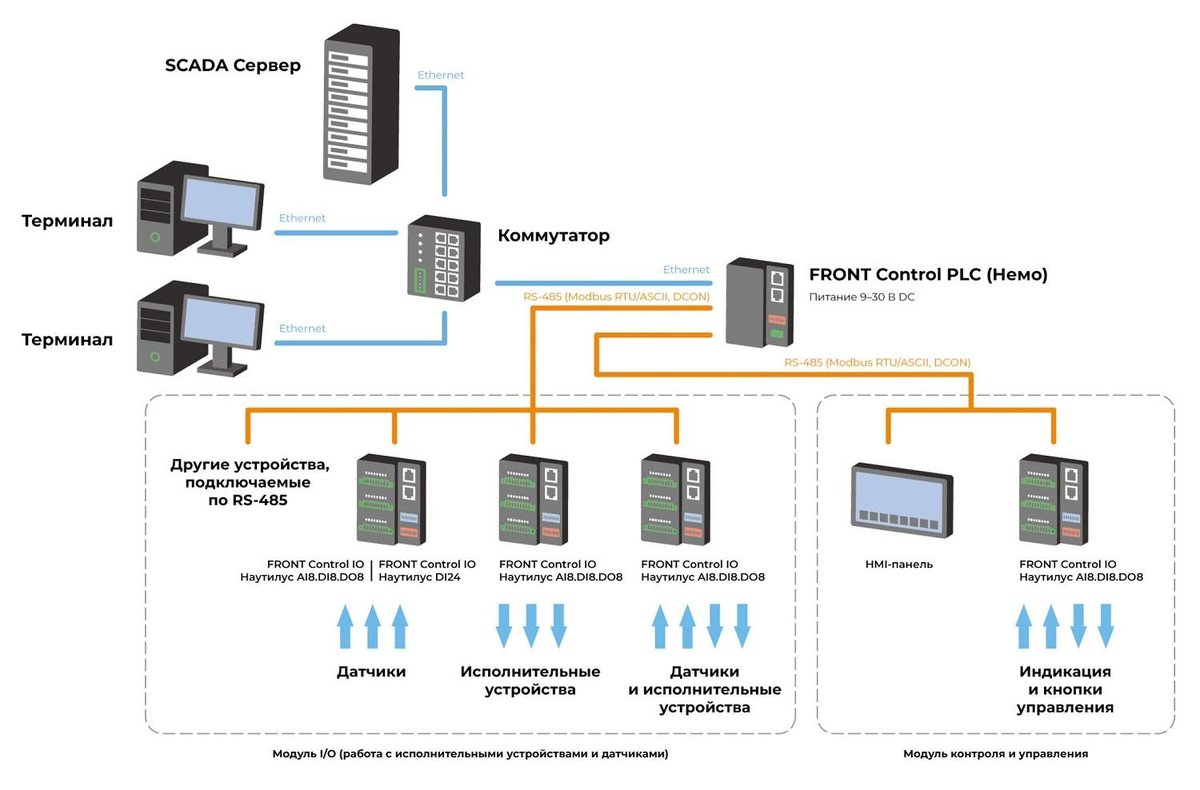

Протоколы Modbus RTU и DCON по RS-485. Прием «сухого контакта» на расстоянии до 500 м.

Описание

Российский промышленный модуль ввода/вывода FRONT Control IO AI8.DI16 Исп.1 R10 (Наутилус) объединяет 8 аналоговых входов 0–10 В с возможностью подключения шунта для приема токового сигнала 0–20 мА (выбирается переключателями) и 16 цифровых неизолированных входов с подтяжкой в логическую «1» для приема «сухого контакта».

Связь обеспечивается по RS-485 через два дублированных разъёма RJ-45 с поддержкой Modbus RTU и DCON. Модуль монтируется на DIN-рейку, стену или как настольное устройство; корпус выполнен из нержавеющей стали.
