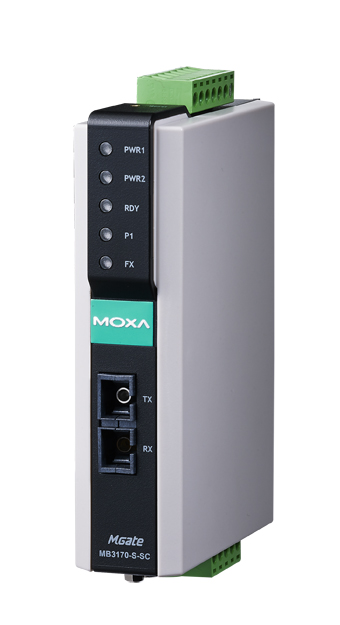

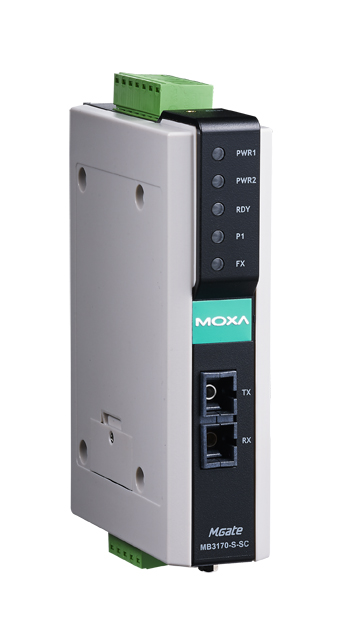

Преобразователь MOXA MGate MB3170-S-SC, Modbus RTU/ASCII в Modbus TCP, SC, 1310 нм

MOXA · Арт. FM-334568 · MPN 6105205

Преобразователь MOXA MGate MB3170-S-SC, Modbus RTU/ASCII в Modbus TCP, SC, 1310 нм

1-портовый шлюз Modbus RTU/ASCII (RS-232/422/485) в Modbus TCP с одномодовым оптическим интерфейсом SC.

Удалённый склад Удалённый склад — поставка от 7 дней

Удалённый склад много · поставка от 7 дней

от 73 840 ₽с НДС 22%

итоговая цена — в коммерческом предложении

Получить КП Запросить спец-цену

Вы компания или ИП? Партнёрские цены и наличие — в оптовом портале

КП с итоговой ценой и сроком поставки — за 1 рабочий день

Позвонить Telegram MAX

Работаем по счёту с юрлицами и госзаказчиками · доставка по РФ · подбор аналогов под проект

Гарантия: 60 мес.

Технические особенности — Class 1 Division 2; ATEX

Среднее время наработки на отказ — 1175887 ч

Энергетический потенциал линии — 29 дБ

Чувствительность — 34 dBmW

Rx мощность (макс) — 3 dBmW

Характеристики Описание Доставка и гарантия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 56 параметров

Производительность

Технические особенности	Class 1 Division 2; ATEX
Среднее время наработки на отказ	1175887 ч
Энергетический потенциал линии	29 дБ
Чувствительность	34 dBmW
Rx мощность (макс)	3 dBmW
Tx мощность (макс)	5 dBmW
Тип оптоволокна	Одномодовое волокно
Длина волны	1310 нм
Максимальное расстояние передачи	40000 м

Сертификаты

Сертификация

Данные об упаковке

Масса брутто	360 г
Высота упаковки	118 мм
Глубина упаковки	29 мм
Ширина упаковки	89 мм

Вес и размеры

360 г

Свойства

Материал корпуса	Пластик
Кнопка сброса установок	Да

Технические характеристики

Гарантийный срок

5 лет

Поддерживаемые сетевые протоколы	Modbus RTU; Modbus ASCII; Modbus TCP
Скорость передачи данных	0 Мбит/с

Условия эксплуатации

Диапазон относительной влажности при эксплуатации	5 - 95%
Диапазон температур при хранении	-40 - 85 °C
Диапазон температур при эксплуатации	0 - 60 °C

Порты и интерфейсы

Количество оптоволоконных портов	1
Количество портов Ethernet LAN ( RJ-45)	1

Энергопитание

Ток на входе	555 мА при 12 В
Входное напряжение	12 ~ 48 В пост.

Прочие свойства

Порты ввода/вывода	RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND; RS-422: Tx+, Tx-, Rx+, Rx-, GND; RS-485 (2-проводный): Data+, Data-, GND; RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
Свойства управления	Утилита Device Search Utility (DSU); Telnet-консоль; Web-интерфейс; Утилита MGate Manager
Электромагнитные излучения	CISPR 32; FCC Part 15 Subpart B Class A
Размеры (ШхГхВ)	29x89.2x118.5
Тип коннектора	Клемма

Прочие характеристики

Безопасность	60950%
Бит чётности	Even, Нет
Биты данных	7, 8
Защита от импульсных помех, кВ	15
Количество каналов релейного вывода	1
Количество портов Modbus	1
Количество последовательных портов	1
Магнитная изоляция Ethernet-портов	1,5 кВ
Макс. рабочая температура	60 °C
Монтаж	На DIN-рейку
Нагрузочная способность реле	1 А при 30 В пост.
Объём упаковки	0.307 л
Подробнее	Подробнее об использовании MGate:Удобные преобразователи различных протоколов ##/mgate/easy-to-use_gateways/
Рабочая температура (мин.)	0 °C
Разъемы	DB9 'папа' (RS-232) + клеммы (RS-422/485)
Резистор pull high/low для RS-485	1 кОм, 150 кОм
Серия устройства	MGate MB3000
Стандарты по вибрации	IEC 60068-2-6; IEC 60068-2-64
Стандарты по ударам	IEC 60068-2-27
Стоповые биты	1, 2
Тип	Преобразователь протоколов
Управление направлением передачи данных по RS-485	ADDC® (автоматическое)
Устойчивость к свободному падению	IEC 60068-2-32
Электромагнитная совместимость (EMC)	EN 55032/24

Ключевые особенности

1 последовательный порт RS-232/422/485 и 1 порт Modbus
1 оптический порт, одномодовое оптоволокно, разъём SC, длина волны 1310 нм
Максимальное расстояние передачи до 40 000 м
Монтаж на DIN-рейку, входное напряжение 12–48 В пост
Диапазон рабочих температур 0…60 °C, хранение от -40 до 85 °C
Защита от импульсных помех 15 кВ, магнитная изоляция Ethernet-портов 1,5 кВ
Интерфейсы управления: Web, Telnet-консоль, MGate Manager, Device Search Utility (DSU); кнопка Reset

Совместимость и применение

Modbus RTU/ASCII и Modbus TCP; соответствие CISPR 32, FCC Part 15 Subpart B Class A, EN 60950-1, UL508, ATEX, Class 1 Division 2.

Описание

Шлюз преобразует протокол Modbus RTU/ASCII (RS-232/422/485) в Modbus TCP и оснащён одномодовым оптоволоконным сетевым интерфейсом с разъёмом SC. Максимальное расстояние передачи по оптике — до 40 000 м.

Устройство монтируется на DIN-рейку, питается напряжением 12–48 В постоянного тока и настраивается через Web-интерфейс, Telnet-консоль, MGate Manager или утилиту Device Search Utility.
