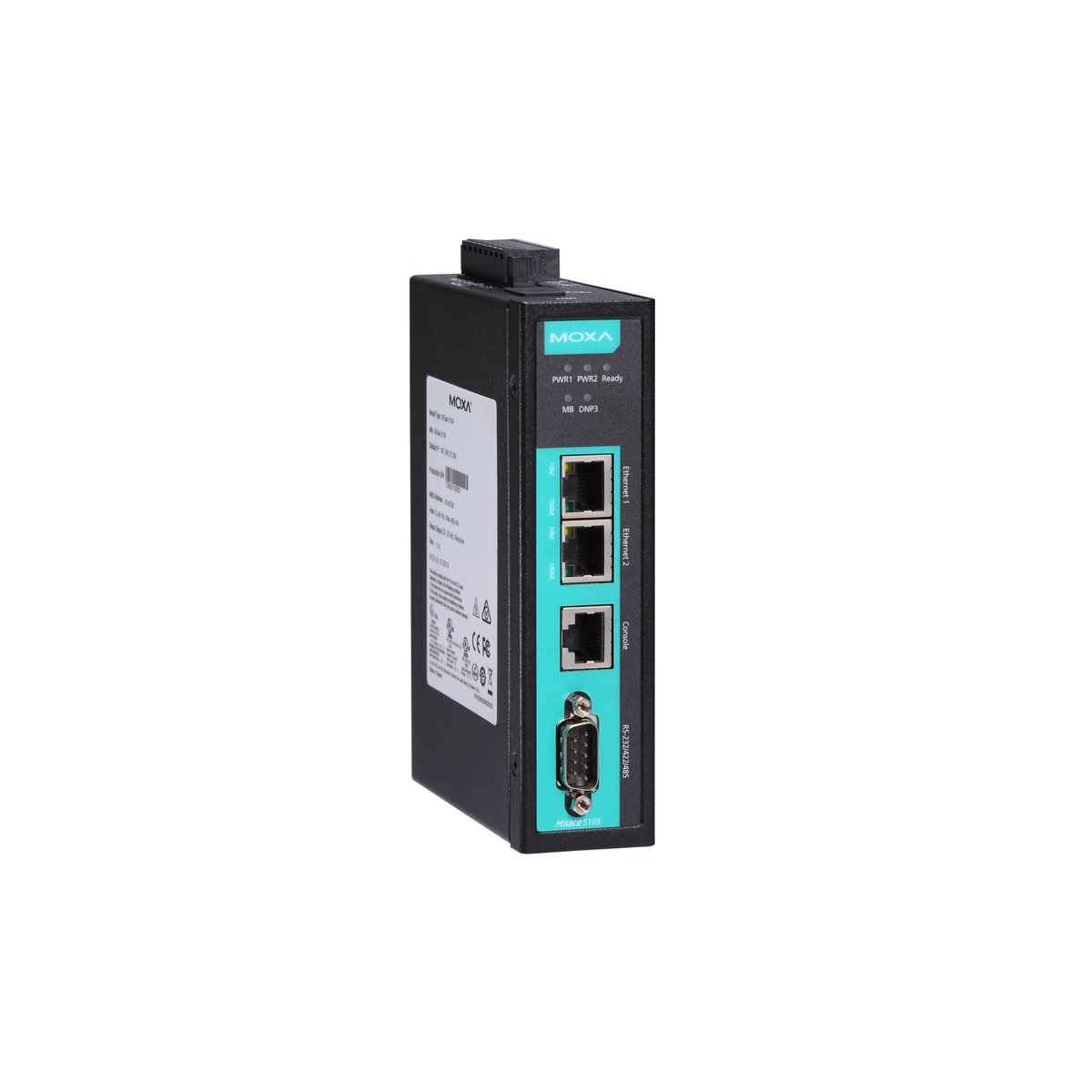

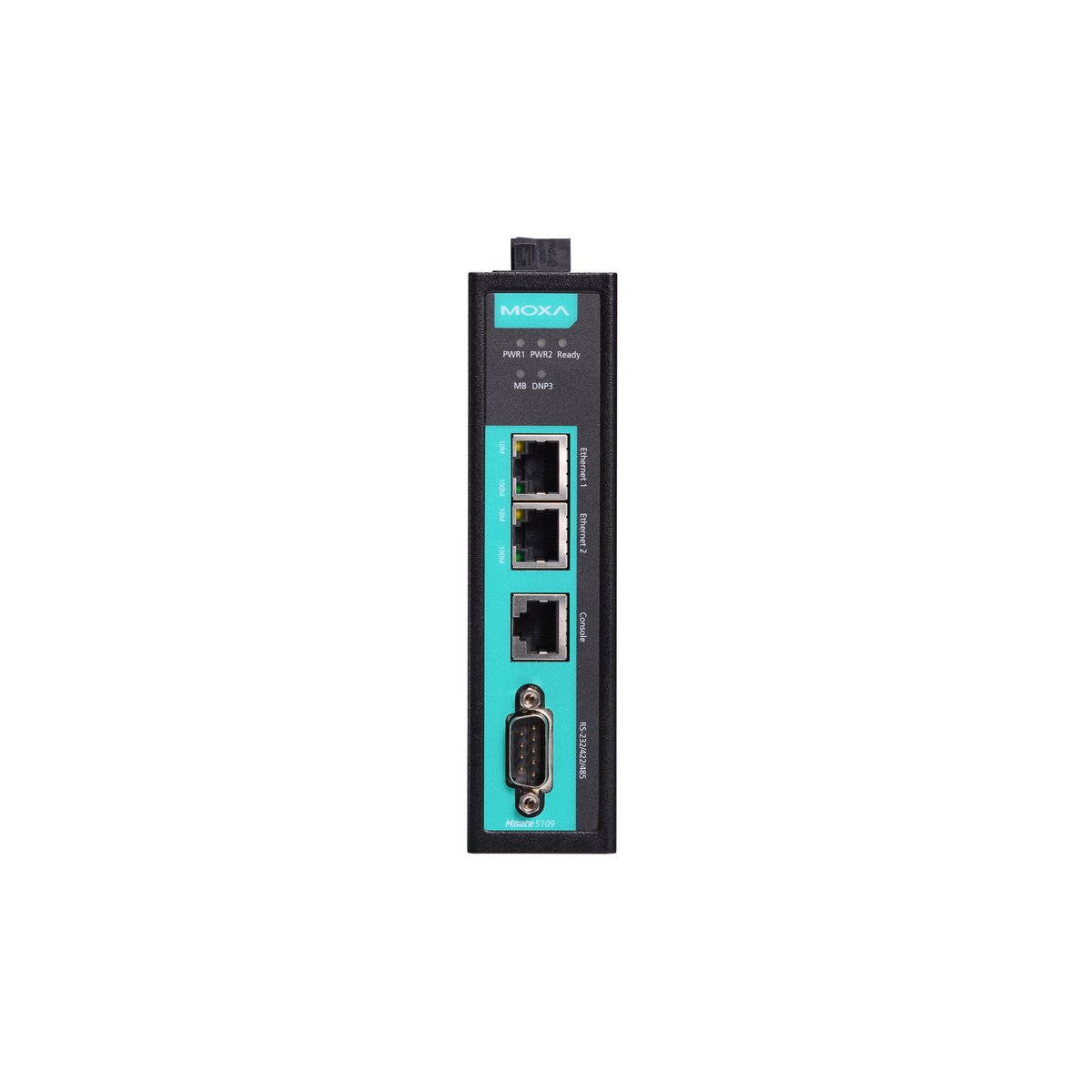

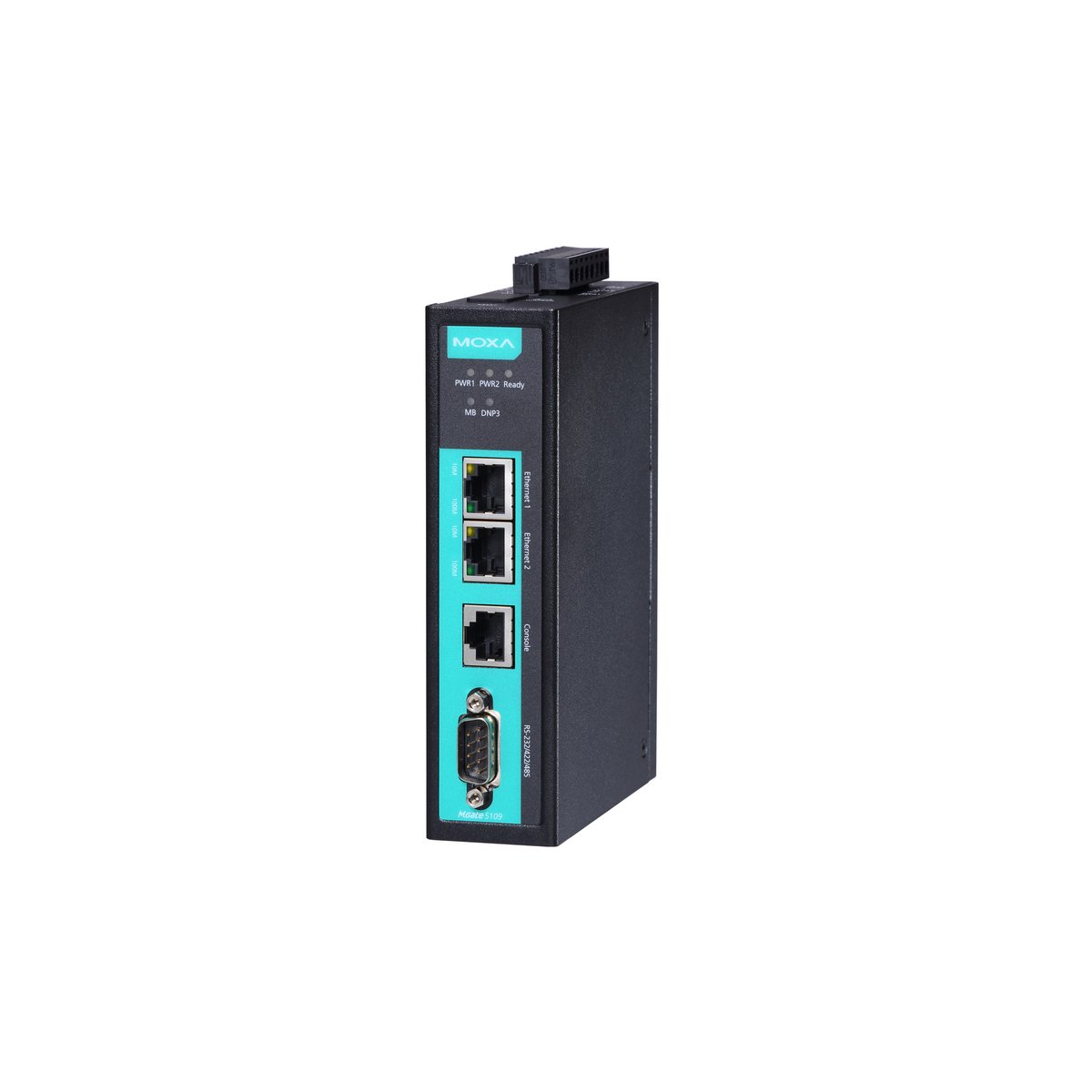

Шлюз MOXA MGate 5109, Modbus в DNP3, 2×Ethernet 10/100, DIN-рейка

MOXA · Арт. FM-1904243 · MPN 6108634

Шлюз MOXA MGate 5109, Modbus в DNP3, 2×Ethernet 10/100, DIN-рейка

Преобразователь MOXA MGate 5109 на 1 порт Modbus в DNP3 с двумя Ethernet-портами 10/100BaseT(X).

Удалённый склад Удалённый склад — поставка от 7 дней

Удалённый склад мало · поставка от 7 дней
Удалённый склад ещё в пути

от 92 600 ₽с НДС 22%

итоговая цена — в коммерческом предложении

Получить КП Запросить спец-цену

Вы компания или ИП? Партнёрские цены и наличие — в оптовом портале

КП с итоговой ценой и сроком поставки — за 1 рабочий день

Позвонить Telegram MAX

Работаем по счёту с юрлицами и госзаказчиками · доставка по РФ · подбор аналогов под проект

Гарантия: 60 мес.
Транзит: довоз под заказ

Электромагнитные излучения — CISPR 22; FCC Part 15 Subpart B Class B

Сертификация — EN 60950-1; UL508

Стойкость к электромагнитным излучениям — IEC 61000-4-3 RS; IEC 61000-4-5 Surge; IEC 61000-4-6 CS; IEC 61000-4-8; IEC 61000-4-2 (ESD); IEC 61000-4-4 (EFT)

Технические особенности — Class 1 Division 2; ATEX; IECEx

Гарантийный срок — 5 лет

Характеристики Описание Доставка и гарантия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 44 параметра

Сертификаты

Электромагнитные излучения	CISPR 22; FCC Part 15 Subpart B Class B
Сертификация	EN 60950-1; UL508

Технические характеристики

Стойкость к электромагнитным излучениям	IEC 61000-4-3 RS; IEC 61000-4-5 Surge; IEC 61000-4-6 CS; IEC 61000-4-8; IEC 61000-4-2 (ESD); IEC 61000-4-4 (EFT)
Технические особенности	Class 1 Division 2; ATEX; IECEx
Гарантийный срок	5 лет

Порты и интерфейсы

Порты ввода/вывода	2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)
Совместимые разъемы	Клемма

Протоколы

Поддерживаемые протоколы	Modbus RTU; Modbus ASCII; DNP3
Поддерживаемые сетевые протоколы	Modbus TCP Client (Master), Modbus TCP Server (Slave), DNP3 TCP Master, DNP3 TCP Outstation
Протокол канала передачи данных	7, 8
Протоколы управления	Web-интерфейс; Последовательная консоль

Данные об упаковке

Масса брутто	510 г
Высота упаковки	140 мм
Глубина упаковки	36 мм
Ширина упаковки	105 мм

Дизайн

International Protection (IP) код	IP30
Материал корпуса	Металл

Вес и размеры

Размеры (ШхГхВ)	36x105x140
Вес	510 г

Свойства

Совместимые карты памяти	MicroSD (TransFlash), microSDHC
Среднее время наработки на отказ	859422 ч

Поддерживаемые скорости передачи данных	50 ~ 921600
Количество одновременных сеансов (макс)	32

Характеристики управления

Кнопка сброса установок

Энергопитание

Ток на входе	455 мА при 12 В
Входное напряжение	12 ~ 48 В пост.

Условия эксплуатации

Диапазон относительной влажности при эксплуатации	5 - 95%
Диапазон температур при хранении	-40 - 85 °C
Диапазон температур при эксплуатации	0 - 60 °C

Прочие характеристики

Количество каналов релейного вывода	1
Количество портов Modbus	1
Количество последовательных портов	1
Магнитная изоляция Ethernet-портов	1,5 кВ
Макс. рабочая температура	60 °C
Максимальное количество команд	100
Монтаж	На DIN-рейку
Нагрузочная способность реле	2 А при 30 В пост.
Объём упаковки	0.529 л
Поддерживаемые функции	1, 2, 3, 4, 5, 6, 15, 16, 23
Рабочая температура (мин.)	0 °C
Серия устройства	MGate 5000
Тип	Преобразователь протоколов
Тип управления потоками	RTS Toggle (только для RS-232), RTS/CTS
Электромагнитная совместимость (EMC)	EN 55022/24

Ключевые особенности

1 порт Modbus, преобразование Modbus в DNP3
2 порта Ethernet 10/100BaseT(X), разъём RJ45
Поддержка Modbus RTU, Modbus ASCII, DNP3
Modbus TCP Client/Server, DNP3 TCP Master/Outstation
Монтаж на DIN-рейку
Питание 12–48 В пост
Рабочая температура 0…60 °C

Совместимость и применение

Modbus RTU, Modbus ASCII, DNP3, Modbus TCP, DNP3 TCP.

Описание

Преобразователь MOXA MGate 5109 служит для связи устройств с интерфейсом Modbus и систем на базе DNP3. Имеет один последовательный порт Modbus и два Ethernet-порта 10/100BaseT(X) с разъёмом RJ45.

Поддерживает Modbus RTU, Modbus ASCII, DNP3, а также Modbus TCP Client (Master) и Server (Slave), DNP3 TCP Master и Outstation. Монтируется на DIN-рейку, питание 12–48 В постоянного тока, рабочий диапазон температур 0…60 °C.
