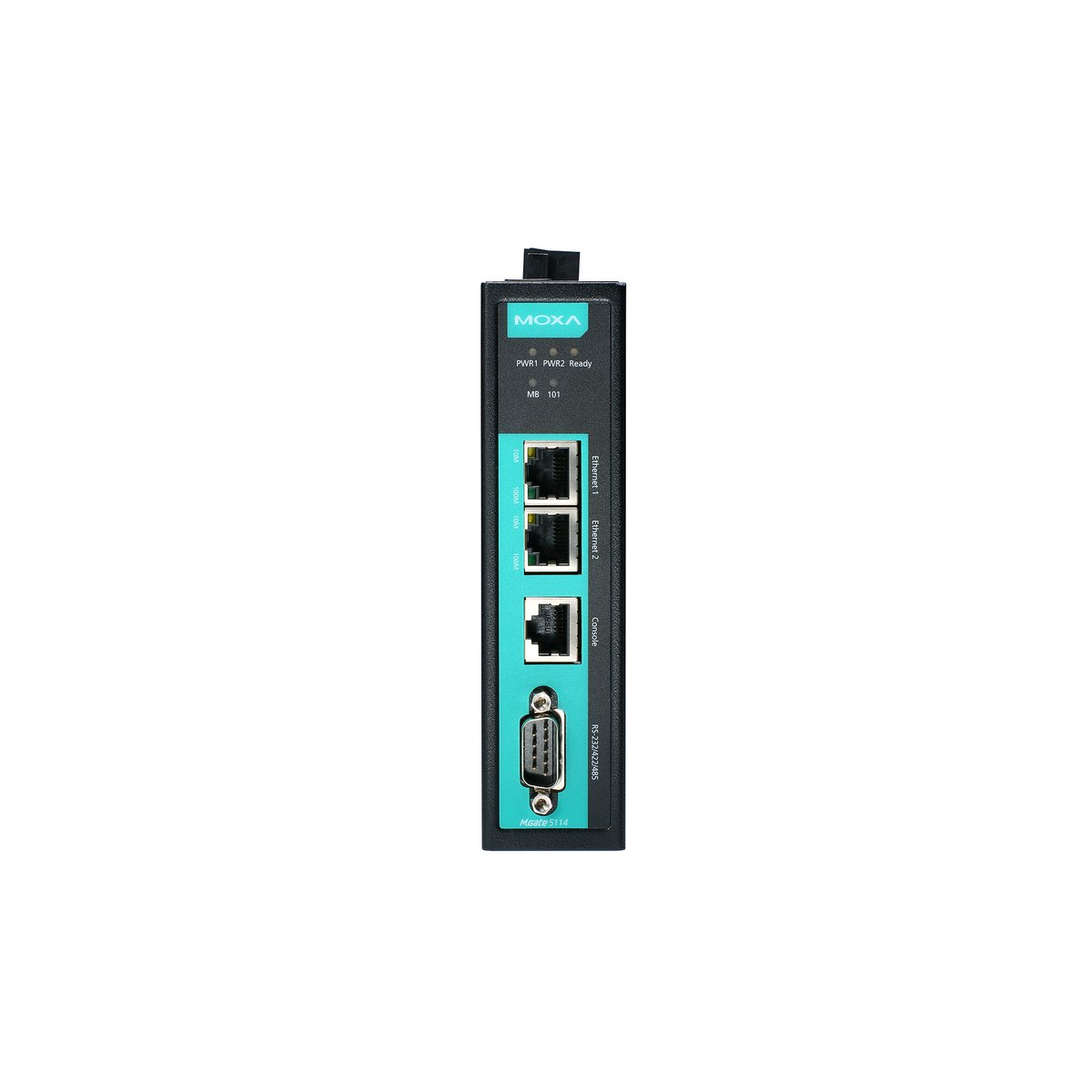

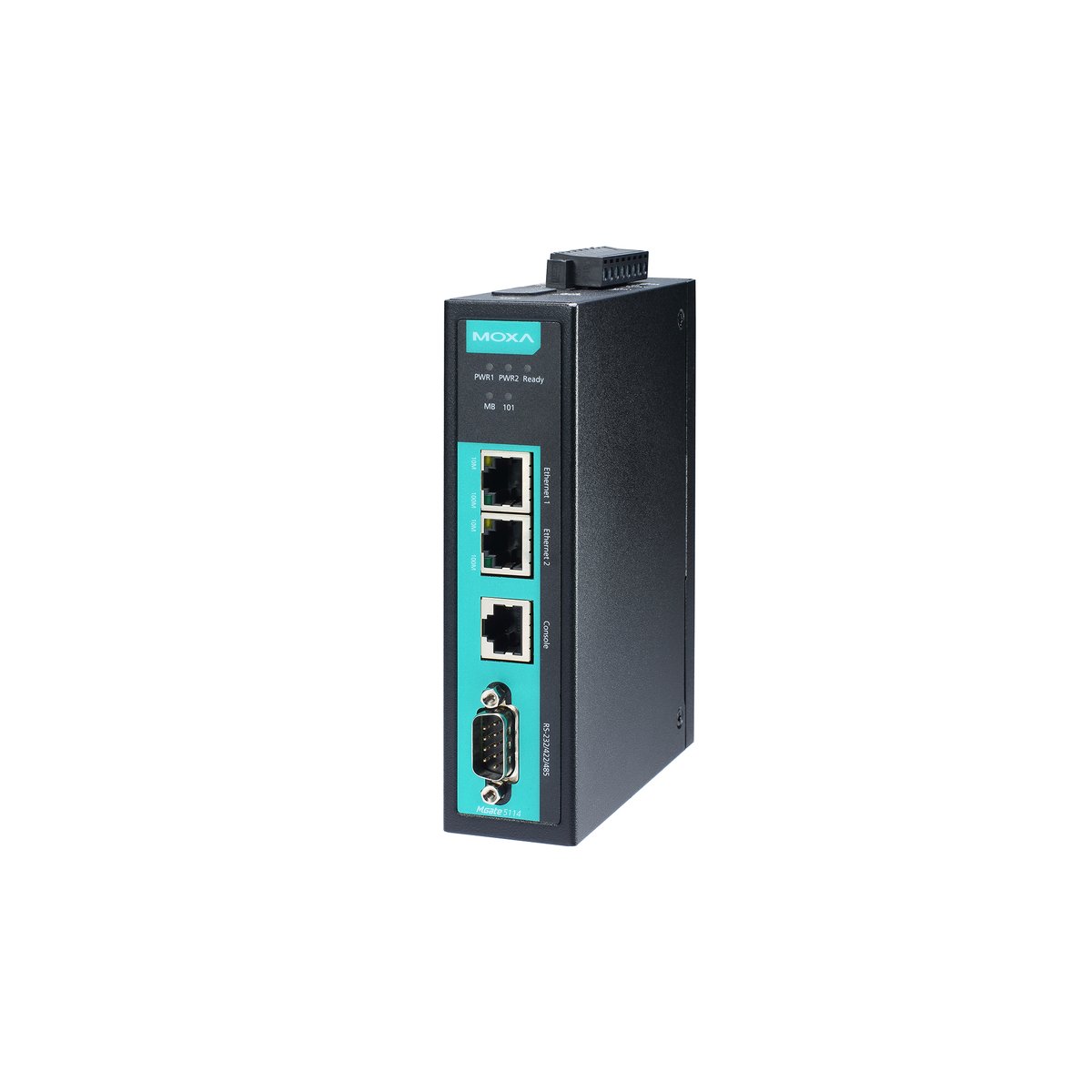

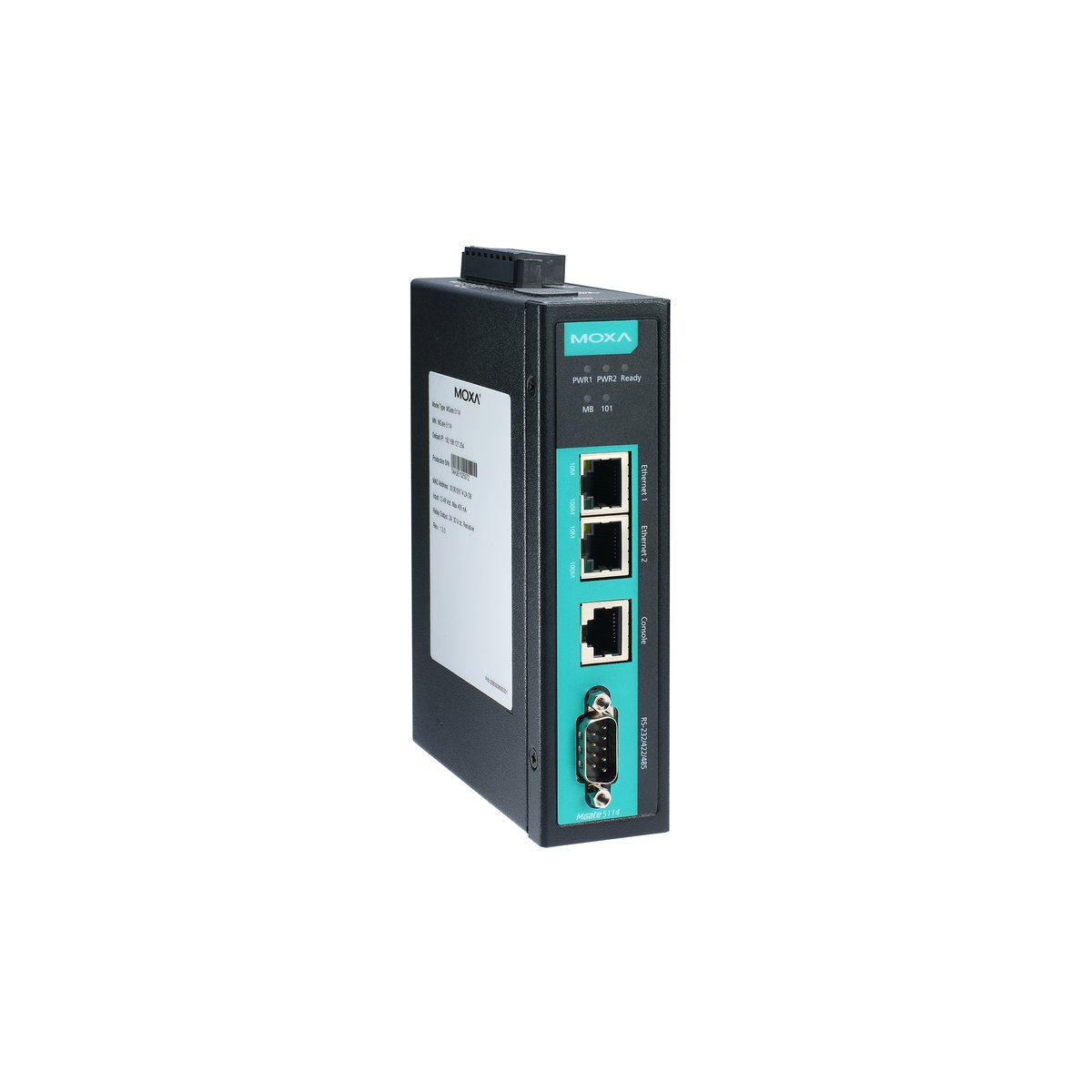

Преобразователь протоколов MOXA MGate 5114, Modbus/МЭК101 в МЭК104, 2×Ethernet

MOXA · Арт. FM-334461 · MPN 6124648

Преобразователь протоколов MOXA MGate 5114, Modbus/МЭК101 в МЭК104, 2×Ethernet

1-портовый шлюз-преобразователь Modbus RTU/ASCII/TCP и МЭК101 в МЭК104.

Удалённый склад Удалённый склад — поставка от 7 дней

Удалённый склад мало · поставка от 7 дней
Удалённый склад ещё в пути

от 92 970 ₽с НДС 22%

итоговая цена — в коммерческом предложении

Получить КП Запросить спец-цену

Вы компания или ИП? Партнёрские цены и наличие — в оптовом портале

КП с итоговой ценой и сроком поставки — за 1 рабочий день

Позвонить Telegram MAX

Работаем по счёту с юрлицами и госзаказчиками · доставка по РФ · подбор аналогов под проект

Гарантия: 60 мес.
Транзит: довоз под заказ

Электромагнитные излучения — CISPR 32; FCC Part 15 Subpart B Class B

Стойкость к электромагнитным излучениям — IEC 61000-4-3 RS; IEC 61000-4-5 Surge; IEC 61000-4-6 CS; IEC 61000-4-8; IEC 61000-4-2 (ESD); IEC 61000-4-4 (EFT)

Технические особенности — IEC 60068-2-6; IEC 60068-2-64

Гарантийный срок — 5 лет

Порты ввода/вывода — 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)

Характеристики Описание Доставка и гарантия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 44 параметра

Сертификаты

Электромагнитные излучения

CISPR 32; FCC Part 15 Subpart B Class B

Технические характеристики

Стойкость к электромагнитным излучениям	IEC 61000-4-3 RS; IEC 61000-4-5 Surge; IEC 61000-4-6 CS; IEC 61000-4-8; IEC 61000-4-2 (ESD); IEC 61000-4-4 (EFT)
Технические особенности	IEC 60068-2-6; IEC 60068-2-64
Гарантийный срок	5 лет

Порты и интерфейсы

Порты ввода/вывода	2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)
Совместимые разъемы	Клемма

Протоколы

Поддерживаемые протоколы	МЭК101; МЭК104; Modbus RTU; Modbus ASCII; Modbus TCP
Поддерживаемые сетевые протоколы	Modbus TCP Client (Master), Modbus TCP Server (Slave), IEC 60870-5-104 Client, IEC 60870-5-104 Server
Протокол канала передачи данных	7, 8
Протоколы управления	Web-интерфейс; Последовательная консоль

Данные об упаковке

Масса брутто	510 г
Высота упаковки	140 мм
Глубина упаковки	36 мм
Ширина упаковки	105 мм

Дизайн

International Protection (IP) код	IP30
Материал корпуса	Металл

Вес и размеры

Размеры (ШхГхВ)	36x105x140
Вес	510 г

Свойства

Совместимые карты памяти	MicroSD (TransFlash), microSDHC
Среднее время наработки на отказ	1140815 ч

Поддерживаемые скорости передачи данных	50 ~ 921600
Количество одновременных сеансов (макс)	101

Характеристики управления

Кнопка сброса установок

Энергопитание

Ток на входе	455 мА при 12 В
Входное напряжение	12 ~ 48 В пост.

Условия эксплуатации

Диапазон относительной влажности при эксплуатации	5 - 95%
Диапазон температур при хранении	-40 - 85 °C
Диапазон температур при эксплуатации	0 - 60 °C

Прочие характеристики

Количество каналов релейного вывода	1
Количество портов Modbus	1
Количество последовательных портов	1
Магнитная изоляция Ethernet-портов	1,5 кВ
Макс. рабочая температура	60 °C
Максимальное количество команд	128
Максимальное количество соединений Modbus	MGate в роли Modbus TCP Client: 32 соединения; MGate в роли Modbus TCP Server: 32 соединения
Максимальное количество соединений МЭК 104	MGate в роли МЭК104 Client: 32 соединения; MGate в роли МЭК104 Server: 32 соединения
Монтаж	На DIN-рейку
Нагрузочная способность реле	2 А при 30 В пост.
Поддерживаемые функции	1, 2, 3, 4, 5, 6, 15, 16, 23
Рабочая температура (мин.)	0 °C
Серия устройства	MGate 5000
Тип	Преобразователь протоколов
Тип управления потоками	RTS Toggle (только для RS-232), RTS/CTS
Электромагнитная совместимость (EMC)	EN 55032/24

Ключевые особенности

1-портовый преобразователь Modbus RTU/ASCII/TCP/МЭК101 в МЭК104
2 порта Ethernet 10/100Base-T(X) RJ45 (1 IP)
Поддержка Modbus RTU, Modbus ASCII, Modbus TCP, МЭК101, МЭК104
Роли: Modbus TCP Client/Server, МЭК104 Client/Server, до 32 соединений
1 последовательный порт, 1 канал релейного вывода
Питание 12–48 В пост., корпус металл, IP30
Слот MicroSD/microSDHC, кнопка сброса установок

Совместимость и применение

Управление через Web-интерфейс и последовательную консоль; соответствие CISPR 32, FCC Part 15 Subpart B Class B, IEC 61000-4-2/-3/-4/-5/-6/-8, IEC 60068-2-6/-2-64.

Описание

Преобразователь MOXA MGate 5114 служит для связи устройств с интерфейсом Modbus RTU/ASCII/TCP и МЭК101 с системами МЭК104. Выполняет функции Modbus TCP Client/Server и МЭК104 Client/Server.

Оснащён двумя портами Ethernet 10/100Base-T(X) с одним IP-адресом и одним последовательным портом. Настройка выполняется через Web-интерфейс или последовательную консоль.
